Ní mór d'fhochonraitheoirí OEM, speisialtóirí ardfheidhmíochta agus aththógálaithe inneall lamháltais chruth agus toise beachta a chur san áireamh agus a urramú agus iad ag meaisínithe treoracha comhla agus suíocháin comhla.
Leis an “aide-memoire” seo, déanann NEWEN iarracht na siombailí agus na comharthaí lamháltais éagsúla a úsáideann OEManna de ghnáth chun a gcuid riachtanas a shainiú i dtéarmaí meaisínithe ceann sorcóra agus, go háirithe, treoir comhla agus, go háirithe, a bhailiú laistigh de dhoiciméad gairid atá beartaithe do theicneoirí táirgthe. meaisínithe suíochán comhla.
Tugann NEWEN gach lamháltas foirme agus toise le chéile le teagmhais dhíreacha agus indíreacha ar fheidhmiú agus iontaofacht an chinn sorcóra, gan iarracht a dhéanamh ró-shimpliú nó dínádúrú a dhéanamh ar éifeachtaí comhcheangailte dhá pharaiméadar nó níos mó.
Leis an doiciméad seo, tá NEWEN ag obair ar smaointe a nglactar leo go ginearálta chomh maith le smaointe bréagacha a shéanadh, smaointe forleathan a chuireann, mar gheall ar a simplíocht agus a míchruinneas, aththógálaithe innill amú agus a n-athraítear a mbreithiúnas.
« Nuair is féidir leat a bhfuil á labhairt agat a thomhas agus é a chur in iúl ina uimhreacha, tá rud éigin ar eolas agat faoi; ach nuair nach bhfuil tú in ann é a thomhas nó a chur in iúl ina uimhreacha, is beag an t-eolas atá agat faoi láthair.»
Tiarna KELVIIN (1824-1907)

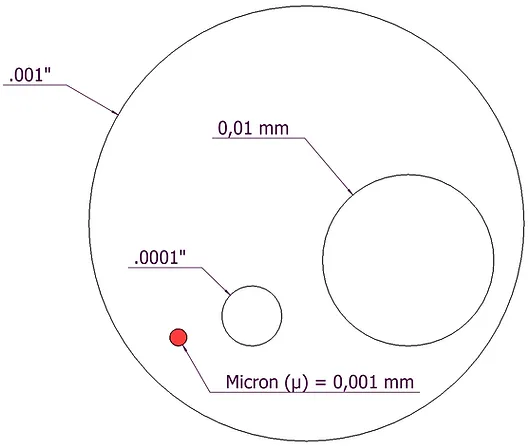

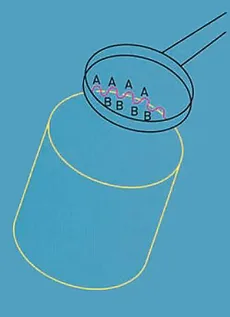

Cén fáth a thomhas roundness?
Féadfaidh an comhpháirt a bheith cruinn don tsúil agus is cosúil go bhfuil trastomhas tairiseach aige nuair a thomhaistear é le vernier nó micriméadar, ach an bhfuil sé cruinn? Is léir go bhféadfadh tionchar a bheith ag an lobing ar an bhfeidhm. Iompróidh lobes ag 'A' an t-ualach agus is ag 'B' a bheidh an scannán lubrúcháin ar a mhéad.
Conas a thomhaistear cruinneas?

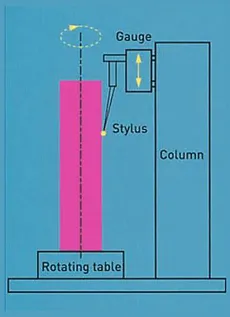

Chun cruinneas a thomhas, tá gá le rothlú, in éineacht leis an gcumas athrú ar gha a thomhas. Is fearr é seo a bhaint amach trí phróifíl an chomhpháirt faoi thástáil a chur i gcomparáid le datum ciorclach. Déantar an comhpháirt a rothlú ar fhearsaid an-chruinn a sholáthraíonn an datum ciorclach. Tá ais an chomhpháirt ailínithe le hais an fhearsaid, de ghnáth ag baint úsáide as tábla lárnaithe agus leibhéalta. Úsáidtear trasduchtóir ansin chun athruithe gathacha den chomhpháirt a thomhas i leith ais na fearsaide.
An chúis ?

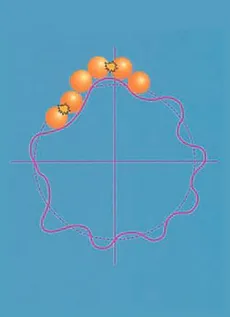

D'fhéadfadh rás nach bhfuil fíorchiorclach a bheith ag an imthacaí a thaispeántar anseo. Is dócha go n-oibreodh sé seo ar feadh tamaill ghairid ach chuirfeadh an tonnchrith thart ar an rás imthacaí seo tús le creathadh. Bheadh caitheamh roimh am mar thoradh air seo agus ní bheadh an rás chomh héifeachtach ná mar a bhí beartaithe.
Torthaí ?
D'fhéadfadh rás nach bhfuil fíorchiorclach a bheith ag an imthacaí a thaispeántar anseo. Is dócha go n-oibreodh sé seo ar feadh tamaill ghairid ach chuirfeadh an tonnchrith thart ar an rás imthacaí seo tús le creathadh. Bheadh caitheamh roimh am mar thoradh air seo agus ní bheadh an rás chomh héifeachtach ná mar a bhí beartaithe.

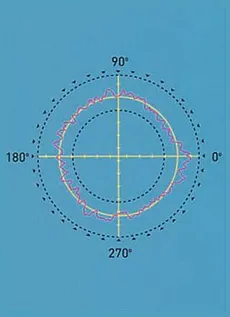

Tá sé áisiúil an t-aschur as cruinneachta ón tomhsaire a léiriú mar phróifíl nó graf polar. Is féidir le meastóireacht a dhéanamh ar an léiriú pictiúrtha seo a bheith suibiachtúil agus Tógann am, dá bhrí sin teastaíonn roinnt bealaí uainn chun an fhaisnéis a phróiseáil chun freagraí cruinne agus in-athdhéanta a thabhairt dúinn. Agus muid ag iarraidh imeacht ón bhfíorchiorclán a mheas agus tagairt a éileamh ónar féidir tomhas a dhéanamh, tá sé ciallmhar iarracht a dhéanamh ciorcal tagartha a chur in oiriúint dár bpróifíl agus ár ríomhanna go léir a cheangal leis.

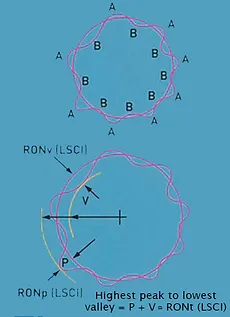

Ciorcal Tagartha na gCearnóga Is Lú (LSCI)
Feistítear líne nó figiúr d’aon sonraí ionas gur íosmhéid suim na gcearnóga a d’imigh na sonraí ón líne nó ón bhfigiúr sin. Is í seo freisin an líne a roinntear an phróifíl ina íosréimsí comhionanna.
Is é an LSCI an Ciorcal Tagartha is coitianta a úsáidtear. Cuirtear an t-easbhríochas in iúl ansin i dtéarmaí uasta imeacht na próifíle ón LSCI. ie an bhuaic is airde go dtí an gleann is ísle.

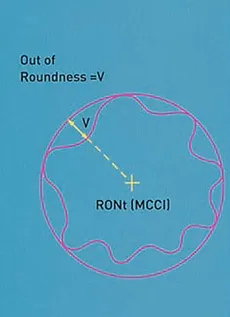

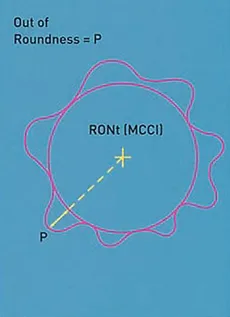

An Ciorcal Imscríofa Íosta (MCCI)
Sainmhínítear é mar chiorcal den gha íosta a chuimseoidh na sonraí próifíle. Tugtar an t-eis-chruinneas ansin mar uas-imeacht (nó gleann) na próifíle ón gciorcal seo. Uaireanta tugtar Ciorcal Tagartha an Tomhsaire Fáinne air.
= Éagsúlacht (ECC)*
Is é seo an téarma a úsáidtear chun cur síos a dhéanamh ar shuíomh lár na próifíle i gcoibhneas le pointe datum éigin. Is cainníocht veicteoireach é sa mhéid is go bhfuil méid agus treo aige. Sloinntear méid an ecentricity go simplí mar an fad idir lárionad na próifíle agus an pointe datum. Cuirtear an treo in iúl mar uillinn ón bpointe datum.
= Concentricity (CONC)*
Tá sé seo cosúil le héalárnacht ach níl ach méid agus treo ar bith aige. Sainmhínítear an concentricity mar thrastomhas an chiorcail a thuairiscíonn an t-ionad próifíle nuair a rothlaíonn sé thart ar an bpointe datum. Is féidir a fheiceáil go bhfuil an luach comhlárnachta dhá uair chomh mór leis an éalárnacht.
= Rith amach (Rith amach)*
Uaireanta tugtar TIR (Léamh Léirithe Iomlán). Sainmhínítear rith amach mar scaradh gathacha dhá chiorcal chomhlárnacha atá dírithe ar an bpointe datum agus tarraingthe sa chaoi is go bhfuil ceann amháin ag an am céanna leis an gceann is gaire agus an ceann eile i gcomhthráth leis an bpointe is faide ar an bpróifíl.
= Rith Amach Iomlán (Rith Amach Iomlán)*
Sainmhínítear Runout Iomlán mar an scaradh gathacha íosta de dhá sorcóir comh-aiseach, atá comh-aiseach le ais datum agus a imfhálfaidh an dromchla tomhaiste go hiomlán.
= Maoile (FLTt)*
Feistítear eitleán tagartha agus ríomhtar maoile mar an imeacht buaic go gleann ón eitleán sin. LS nó MZ n a úsáid
= Cearnóg (SQR)*
Tar éis ais a shainiú, is é an luach cearnógach an deighilt aiseach íosta idir dhá phlána chomhthreomhara is gnách leis an ais thagartha agus a chumhdaíonn an plána tagartha go hiomlán. Is féidir LS nó MZ a úsáid.

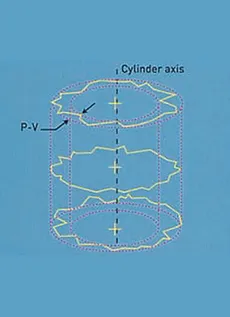

= Sorcóireacht (CYLt)*
An scaradh gathacha íosta de 2 sorcóir, comhaiseach leis an ais tagartha feistithe, a imfhálfaidh go hiomlán na sonraí tomhaiste. Is féidir sorcóirí LS, MZ, MC nó Ml a úsáid.
= Comhaxiality (Coax ISO)*
Trastomhas sorcóir atá comhaiseach leis an ais datum agus déanfaidh sé ach ais an tsorcóra dá dtagraítear le haghaidh meastóireachta coaxiality a iamh.
= Comhaxiality (Coax DIN)*
Trastomhas sorcóra atá comhaiseach leis an ais datum agus déanfaidh sé díreach na centoidí (ionaid LS) de na plánaí as a ríomhtar ais an tsorcóra dá dtagraítear le haghaidh meastóireachta comhaiseachta a áireamh.
Is í feidhm na treorach comhla “tríúr”, suíochán na comhla agus an chomhla ná aer-dightness foirfe, athnuachan gan deireadh agus iontaofa ar fhlosc ghásach an innill a chruthú.
Caithfidh teagmháil mhiotalacha idir dhá dhromchla a bheith ina sliocht iontaofa agus aerdhíonach tar éis na céadta milliún d'oscailt agus do dhúnadh na gcomhlaí i ndiaidh a chéile.
Caithfidh cáilíochtaí comhchosúla a bheith ag an dá dhromchla atá i dteagmháil, ie dromchla suíochán comhla na comhla agus an suíochán féin, agus ní mór dóibh a bheith gar do foirfeachta.
Caithfidh cruthanna na dromchlaí thuasluaite a bheith comhionann go foirfe agus go hiomlán comhlántach.
Is é an t-aon chruth is féidir a bhaint amach le cruinneas agus ar bhealach athchleachtach, chun an fheidhm seo a chomhlíonadh, ná an ciorcal.
Ag baint le paraiméadair eile, is é an ciorclaíocht, ie cruinneas cruth na gciorcal atá comhdhéanta ag an suíochán comhla agus an chomhla féin, an príomhchoinníoll agus an sine qua none chun dea-aer-dightness idir an comhla agus an comhla. suíochán.

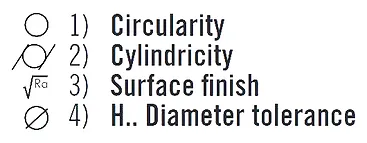

Tá ciorclaíocht, sorcóireach, críochnú dromchla, uillinneacha faoi réir lamháltais níos déine agus níos déine.
Treoir comhla
Is é an treoir comhla an tagairt, a bhraitheann suíomh oibriú meaisínithe deisiúcháin na suíochán comhla, ar rialú cuid de chomhréireacht na suíochán comhla (concentricity) agus, ar ndóigh, treoraíonn sé an comhla ina gluaiseachtaí. Tá cáilíocht treoir comhla sainmhínithe go bunúsach ag 4 pharaiméadar:
Chun treoir foirfe na comhla a chinntiú, tá an sorcóireacht agus an lamháltas ar an trastomhas ríthábhachtach. Ligfidh cáilíochtaí geoiméadracha maithe don treoir comhla an comhla a shuíomh le cruinneas thar am saoil fhada.
Mar thoradh ar locht tábhachtach i dtreorú na comhla, mar gheall ar dhroch-mheaisniú treorach comhla - lasmuigh de lamháltais, beidh dífhoirmiú roimh am agus caitheamh suíochán na comhla agus caillteanas tapa ar aschur an innill.
Is iad na lamháltais a éilíonn OEManna go coitianta le haghaidh innill reatha:

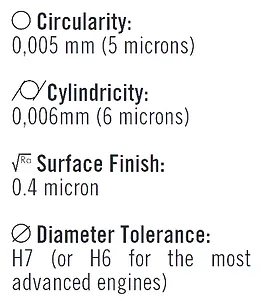

Tá na lamháltais thuas, deacair a fháil agus meas ag monaróirí sraithe móra, níos casta fós a ráthú nuair a bhíonn siad á ndeisiú. Mura gcomhlíontar na leibhéil cháilíochta seo beidh meaisínithe na suíochán comhla níos íogaire fós.
Suíocháin Chomhla agus Comhlaí
I bhfianaise a thábhachtaí atá cruinneas na dromchlaí a bheidh i dteagmháil agus, mar gheall ar a gcomhlántacht, go n-áiritheofar aerdhíonacht foirfe, déanann OEManna níos doichte lamháltais cruth na tapers suíocháin.

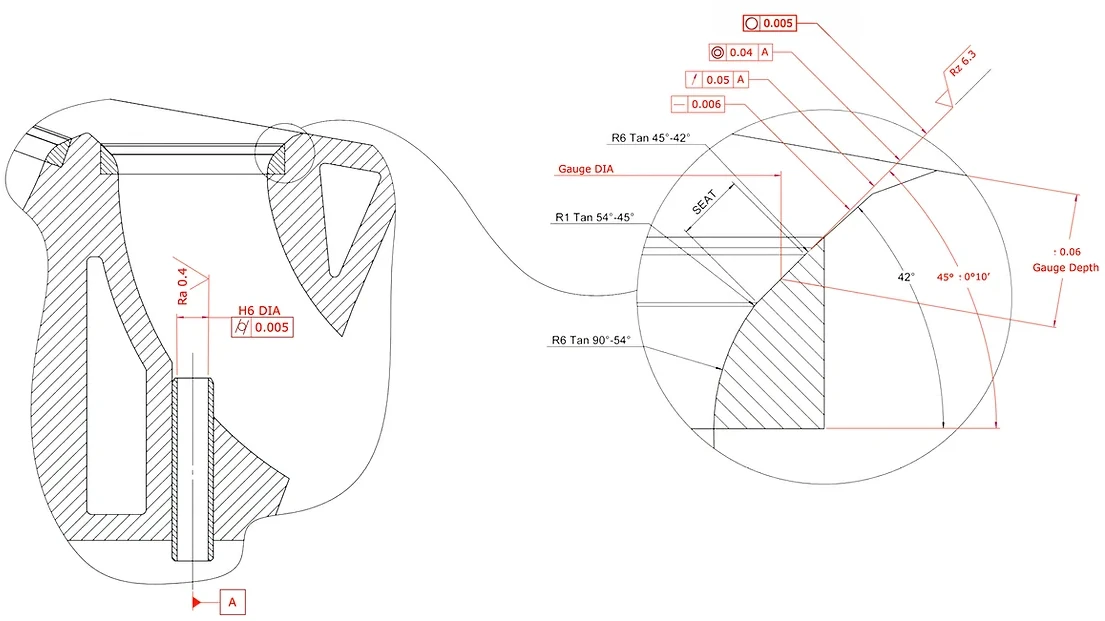

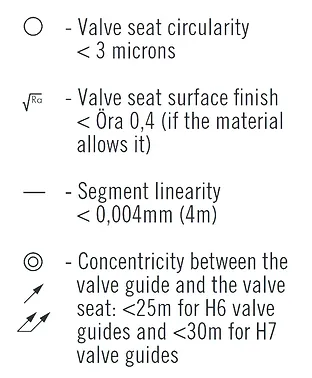

lamháltar líneacht na míre uillinn suíocháin agus a chiorclán le difríochtaí luacha nach mó ná cúpla miocrón (< 10 miocrón). Sainmhíníonn luachanna Ra agus Rz bailchríoch dromchla na suíochán comhla agus freisin an-daingean agus an marc chatter is lú nó droimneach na suíochán, toradh suíochán atá as caoinfhulaingt agus do-ghlactha.
Tá na lamháltais a chuirtear i bhfeidhm ar an nóisean comhlárnachta, rith amach nó rith dúbailte idir ais an treoir comhla agus ais na suíochán comhla an-tábhachtach freisin ach fanann siad laistigh de na luachanna atá sách éasca le ráthaíocht.
Go ginearálta, meastar go bhfuil fabht comhlárnachta/rith amach thart ar 0.05mm (.002”) inghlactha. Déantar na luachanna lamháltais seo go léir a theannú go mór le cur i bhfeidhm comhéifeacht ar a dtugtar “Cpk” a eisíodh as na rialacha is infheidhme maidir le cuideachtaí deimhnithe ISO/TS16949 agus laghdaítear go mór luachanna lamháltais trí úsáid a bhaint as meaisíní atá in ann comhchuibheas mór cáilíochta a ráthú.
Is féidir an cur chuige seo chun cáilíocht oibiachtúil a ráthú ós rud é go seachnaítear earráid dhaonna oiread agus is féidir mar gheall ar úsáid a bhaint as córais uimhriúla a spreagann agus a rialaíonn meicníochtaí a thugann feidhmíocht níos fearr i gcónaí.
Tagann NEWEN FIXED-TURNING® faoi chuimsiú loighic an phrionsabail mheicniúil éabhlóidithe agus ardfheidhmíochta, arna phíolótú agus á rialú le rialú uimhriúil ardfheidhmíochta uathúil.
Soláthraíonn an FIXED-TURNING®:
Tá an leibhéal cáilíochta seo ar an leibhéal is airde inniu agus tá sé inrochtana do gach duine atá ag meaisínithe suíocháin chomhla, ón aththógálaí innill is lú go dtí na háiseanna táirgthe is mó ag baint úsáide as NEWEN FIXED-TURNING®.
Ar deireadh, is modh táirgeachta iontaofa comhsheasmhach é NEWEN FIXED-TURNING®, atá eacnamaíoch agus solúbtha, rud a ligeann don Cpk is déine a chur san áireamh agus brabúis an duine á rialú.
Leagann an t-éileamh ar cháilíocht leanúnach (Cpk) agus cruinneas le haghaidh táirgeadh ceann sorcóra nua, béim ar neamhdhóthanacht phrionsabal an phíolótach barrchaolaithe mar réiteach inghlactha le haghaidh meaisínithe suíochán comhla.
Ní fhreagraíonn an réiteach seo, a bhfuil meas mór air le fada mar gheall ar a ghné eacnamaíoch, do riachtanais theicniúla reatha.

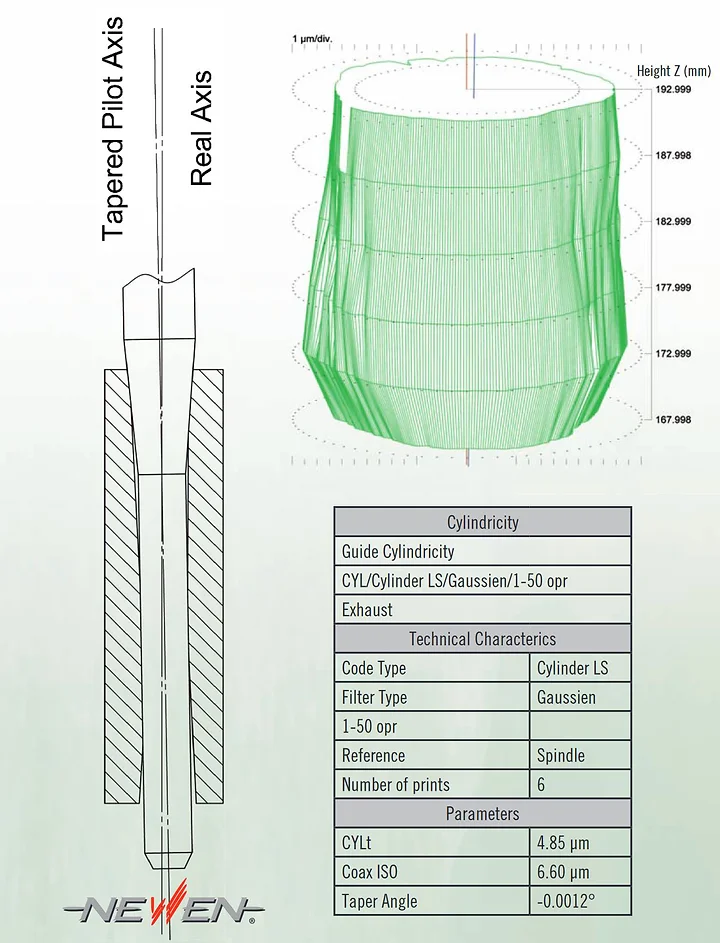

Ní bheidh an ais/suíomh a thógann píolóta barrchaolaithe laistigh de threoir chomhla riamh mar a chéile ná an ais a chinnfí trí thomhas agus/nó an t-ionad a thógfadh comhla agus í ag gluaiseacht (féach an líníocht).
Déantar an difríocht seo a threisiú tuilleadh ag an locht cruth ar threoir comhla nua nó a úsáidtear (féach le do thoil d'ionadaíocht ghrafach treoir comhla nua ag meaisín tomhais Talyrond)
Téann suíomh randamach an phíolóta laistigh den treoir chomhla i gcoinne an nóis de Cpk a forbraíodh inniu laistigh de gach OEM.
Gan dearmad a dhéanamh, fiú amháin i gcás deisiúcháin shimplí, nach leor, in aon chás, an-toise de na píolótaí a theastaíonn le haghaidh innill reatha chun seasamh in aghaidh iarrachtaí gearrtha neamhrialta na n-uirlisí foirme.
Diúltaíonn NEWEN go fuinniúil seasamh chosantóirí na teicníochta seo as feidhm.
Ar an gcaoi chéanna, taispeánann an uirlis fhoirm próifíl gearrtha ró-fhada chun gearrtha rialta os cionn 360 céim a ráthú (go cothrom timpeall an suíocháin).
Féadfaidh luach an fhaoisimh taobh istigh a bheith éagsúil ar scála 1 go 3 ar aon suíochán céanna agus cuirfidh na hiarrachtaí gathacha a ghlacfaidh an fhearsaid tús le flexing iarbhír an dara ceann sin agus aistreofar go foirm locht ar shuíochán na comhla mar chatter. marcanna, droimneacha agus/nó foirmeacha ubhchruthacha a fhágfaidh go mbeidh meaisínithe an suíocháin mícheart agus as lamháltas.
Níl na hábhair suíochán comhla reatha agus na lamháltais riachtanacha ag luí leis an teicníc meaisínithe seo a thuilleadh.
Ní leor modhanna traidisiúnta tomhais chun suíocháin chomhla agus treoracha comhla a mheaisíniú le meaisíní NEWEN® FIXED-TURNING® a rialú go beacht.

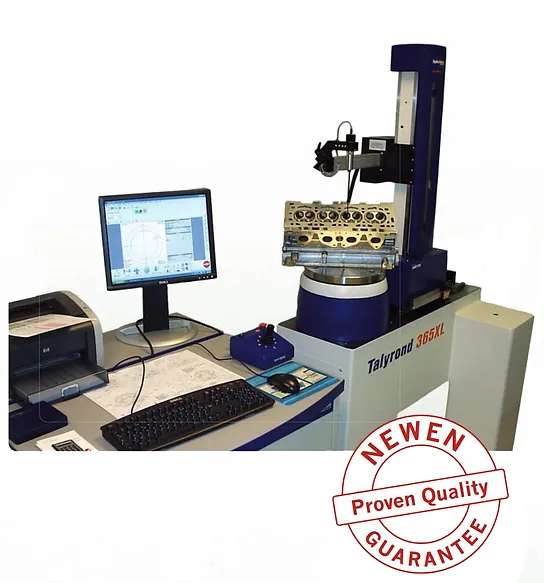

Tá meaisín rialaithe TALYROND 365XL feistithe ag NEWEN® dó féin, go háirithe ceaptha agus tiomanta do thomhas cruthanna, comhaisiúlachtaí, bailchríoch dromchla ...
An meaisín seo a bhfuil taifeach 1/10Ceadaíonn 0 miocrón gach paraiméadair gheoiméadracha a shainíonn cáilíocht treorach agus suíochán comhla a rialú go huathoibríoch: ciorclaíocht, comhlárnacht, rith amach, sorcóireach, líneacht deighleog, uillinneacha, bailchríoch dromchla... Na tuarascálacha rialaithe agus graif a eascraíonn as tá na tástálacha aitheanta gan amhras ag ranna rialaithe na OEManna is mó le rá.
Tá NEWEN ag déanamh tástáil leanúnach ar an obair a tháirgeann na meaisíní a mhonaraíonn sé agus léiríonn sé cáilíocht le bearta iarbhír.
Cosúil le prionsabal an deil CNC, is é FIXED-TURNING ® meaisínithe na suíochán comhla agus/nó aon chruth réabhlóide trí idirshuíomh aiseanna.
Seachas an uirlis gearrtha atá ag sníomh agus nach é an chuid atá á meaisíniú féin, ceadaíonn an fhearsaid agus an ceann meaisínithe na cruthanna is deacra agus is casta a mheaisíniú go simplí beag beann ar cháilíocht ábhar suíochán na comhla. Agus é ag rothlú, bogann an uirlis gearrtha ar a haiseanna x agus z chun cur síos a dhéanamh ar an bpróifíl go meaisín. Déantar an meaisínithe i dtreo amháin agus sainmhínítear líon na bpasanna go huathoibríoch ag an gclár féin. Déantar taisteal an uirlis gearrtha a uasmhéadú de réir cruth iarbhír na suíochán comhla amh. Gluaiseann gearrthóir triantánach caighdeánach de réir ais an iompair agus ais díláithrithe an fhearsaid. Rothlaíonn an t-iomlán timpeall an C-ais.
Ríomhann ríomhaire cumhachtach trajectory optamach an uirlis go buan ionas go mbeidh na hiarrachtaí gearrtha go rialta agus go laghdaítear iad go dtí an t-íosmhéid. Déantar gach bearrtha aonair a ríomhtar ó chodán de shoicind go codán de shoicind a tháirgeadh sa chaoi is nach gcuireann aon luaineacht sna hiarrachtaí gearrtha isteach ar chothromaíocht agus ar sholúbthacht na fearsaid.
Buíochas le FIXED-TURNING ®, déantar meaisínithe suíochán comhla foirfe agus séala foirfe idir an suíochán comhla agus a comhla a bhaint amach gach uile uair, den chéad uair, gan rádala.
Rialuithe nua-aimseartha, an teicneolaíocht is déanaí, éifeachtach, simplí, thar a bheith éasca le húsáid, faoiseamh a thabhairt don oibreoir gothaí athchleachtach, laghdaítear tuirse agus scaoileann sé aird ar oibríochtaí riachtanacha.
Tá an t-idirghníomhú leis an meaisín éasca le húsáid agus simplí. Ní gá don oibreoir ach toisí eolach a iontráil ar nós trastomhas na comhla, roghnaigh próifíl agus ríomhfaidh an meaisín gach rud eile láithreach, lena n-áirítear gach pas meaisínithe garbh agus críochnú.
Taobh amuigh de chruinneas, thar cairdiúlacht úsáideora amháin agus táirgiúlacht bhreise, tá SEASTA-TURNING ® comhionann leis na mílte uirlisí foirme saincheaptha, iad go léir pacáistithe go buan in aon mheaisín simplí agus inacmhainne.
Atógáil Inneall Fada Beo.
