Зерпудратчиёни OEM, мутахассисони баландихтисос ва барқарорсозони муҳаррик бояд ҳангоми коркарди дастурҳои клапанҳо ва курсиҳои клапан таҳаммулпазирии шакл ва андозаҳои дақиқро ба назар гиранд ва эҳтиром кунанд.
Бо ин "ёддошти ёрирасон" NEWEN кӯшиш мекунад, ки дар як ҳуҷҷати кӯтоҳе, ки барои техникҳои истеҳсолӣ пешбинӣ шудааст, рамзҳо ва аломатҳои таҳаммулпазириро, ки одатан аз ҷониби OEMҳо барои муайян кардани талаботҳои онҳо дар робита бо коркарди сари силиндрҳо ва махсусан, роҳнамои клапанҳо истифода мешаванд, ҷамъ кунад. коркарди курсии клапан.
NEWEN ҳар як таҳаммулпазирии шакл ва андозаро бо ҳодисаҳои мустақим ва ғайримустақим ба кор ва эътимоднокии сари силиндр бидуни кӯшиши содда кардан ё денатурат кардани таъсири якҷояи ду ё зиёда параметрҳо ҷамъ меорад.
Бо ин ҳуҷҷат, NEWEN кор карда истодааст, ки ғояҳои аз ҷониби умум қабулшуда ва инчунин ғояҳои бардурӯғ, ғояҳои паҳншуда, ки аз сабаби содда ва нодурустии худ, азнавсозандагони муҳаррикро гумроҳ мекунанд ва доварии онҳоро тағйир медиҳанд.
«Вақте ки шумо метавонед чизеро, ки дар бораи он сухан мегӯед, андоза кунед ва онро бо рақамҳо ифода кунед, шумо дар бораи он чизе медонед; Аммо вақте ки шумо онро чен карда наметавонед ва онро бо шумора ифода карда наметавонед, дониши шумо ночиз ва ғайриқаноатбахш аст».
Лорд КЕЛВИН (1824-1907)
Стандартизатсияи нави умумиҷаҳонӣ боиси он гардид, ки аксарияти OEMҳо системаи метриро барои тасниф кардани чопҳои сари силиндрҳо ва дигар ҷузъҳои муҳаррик истифода мебаранд. Аз ин рӯ, .01mm ва .001mm барои таҳаммулпазирии дастурҳои гуногуни клапан ва маҳдудиятҳои коркарди курсии клапан ба таври васеъ истифода мешаванд.

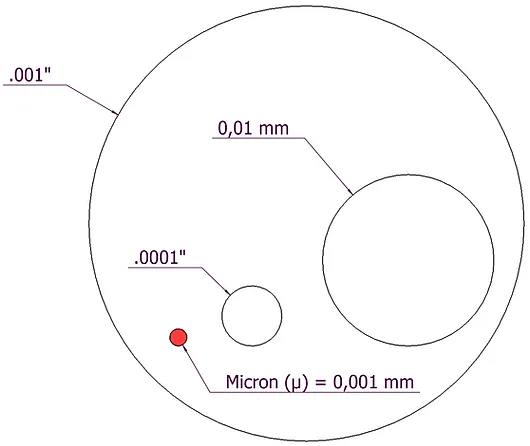

Нақшаи дар поён овардашуда ба ҳар як шахс имкон медиҳад, ки фарқиятҳои маълумро байни арзишҳои гуногуни истинод тасаввур кунанд. Маълум аст, ки истифодаи ҳазорҳо миллиметр дар таҳаммулпазирӣ воситаҳои нави идоракунӣ ва рефлексҳои навро дар интихобҳо ва вариантҳои коркард дар назар дорад.
NEWEN тасмим гирифт, ки худро бо воситаҳои назоратӣ бо таърифи садяки микрон (0.00001мм) муҷаҳҳаз кунад, то сатҳи кори мошинҳои худро тафтиш кунад ва ба мизоҷони худ дар интихоби муҳими онҳо ҳангоми интихоби таҷҳизоти коркард кафолат диҳад.

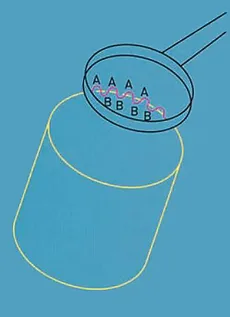

Чаро мудавварро чен кардан лозим аст?
Компонент метавонад ба чашм мудаввар пайдо кунад ва аз афташ, ҳангоми чен кардани вернер ё микрометр диаметри доимӣ дошта бошад, аммо оё он мудаввар аст? Маълум аст, ки лобинг метавонад ба функсия таъсир расонад. Лобҳо дар 'A' борро мебардоранд, дар ҳоле ки филми молиданӣ дар 'B' калонтарин хоҳад буд.

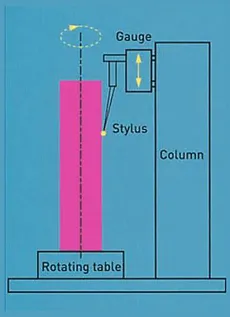

Даврагирӣ чӣ гуна чен карда мешавад?
Барои чен кардани мудавварӣ, гардиш дар якҷоягӣ бо қобилияти чен кардани тағирот дар радиус зарур аст. Ин беҳтарин тавассути муқоиса кардани профили ҷузъе, ки зери санҷиш қарор дорад, ба як маълумотҳои даврӣ ноил мешавад. Компонент дар як шпиндели хеле дақиқ давр мезанад, ки маълумотҳои даврашаклро таъмин мекунад. Меҳвари ҷузъ бо меҳвари шпиндель мувофиқ карда мешавад, одатан бо истифода аз ҷадвали марказкунӣ ва ҳамворкунӣ. Пас аз он барои чен кардани тағиротҳои радиалии ҷузъ нисбат ба меҳвари шпиндель табдилдиҳанда истифода мешавад.

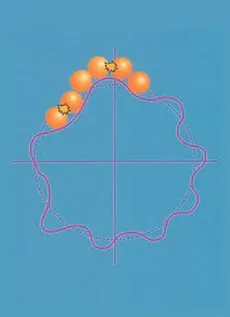

Сабаб ?
Подшипник, ки дар ин ҷо нишон дода шудааст, метавонад мусобиқае дошта бошад, ки воқеан даврашакл нест. Эҳтимол, ин барои муддати кӯтоҳ кор кунад, аммо ларзишҳо дар атрофи ин пойга ба ларзишҳо шурӯъ мекунанд. Ин боиси бармаҳал фарсуда шудан ва боиси камтар самаранокии мусобиқа мегардад.

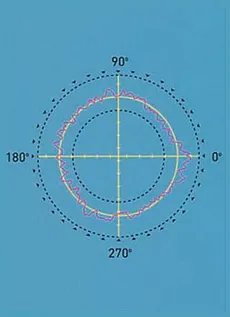

Натиҷаҳо?
Подшипник, ки дар ин ҷо нишон дода шудааст, метавонад мусобиқае дошта бошад, ки воқеан даврашакл нест. Эҳтимол, ин як муддати кӯтоҳ кор кунад, аммо доғҳо дар атрофи ин пойга ба ларзишҳо шурӯъ мекунанд. Ин боиси бармаҳал фарсуда шудан ва боиси камтар самаранокии мусобиқа мегардад.
Намоиши баромади берун аз мудаввар аз ченак ҳамчун профили қутбӣ ё графикӣ қулай аст. Арзёбии ин тасвири тасвирӣ метавонад субъективӣ ва вақтро талаб кунад, аз ин рӯ мо бояд баъзе воситаҳои коркарди иттилоотро талаб кунем, то ба мо ҷавобҳои дақиқ ва такроршаванда диҳем. Вақте ки мо кӯшиш мекунем, ки дуршавиро аз гардиши ҳақиқӣ арзёбӣ кунем ва истинодеро, ки аз он чен кардан лозим аст, талаб кунем, мантиқан кӯшиш кардан ба як доираи истинод ба профили мо мувофиқат мекунад ва ҳамаи ҳисобҳои худро ба он марбут мекунад.

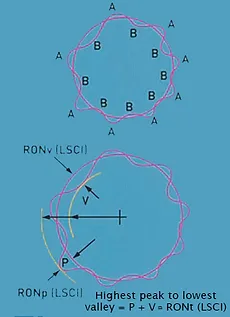

Давраи истинод ба майдони хурдтарин (LSCI)
Сатр ё рақам ба ҳама гуна маълумот мувофиқ карда мешавад, ки ҷамъи квадратҳои хориҷшавии маълумот аз ин сатр ё рақам ҳадди аққал бошад. Ин инчунин хатест, ки профилро ба минтақаҳои баробар тақсим мекунад.
LSCI доираи истинод аз ҳама маъмул аст. Пас аз мудаввар берун аз нуқтаи назари ҳадди аксар рафтани профил аз LSCI ифода карда мешавад. яъне аз куллаи баландтарин то пасттарин води.

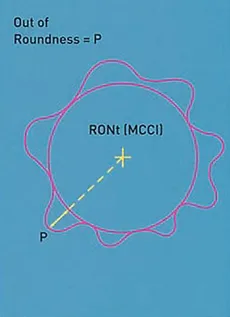

Доираи ҳадди ақали маҳдудшуда (MCCI)
Ҳамчун доираи радиуси ҳадди ақал, ки маълумоти профилро фаро мегирад, муайян карда мешавад. Пас аз мудавварӣ ҳамчун ҳадди аксар рафтани (ё водии) профил аз ин давра дода мешавад. Баъзан ҳамчун Circle Reference Gauge Ring Gauge номида мешавад.
Ҳадди ақали истинодҳои минтақа (MZCI)
Ҳамчун ду доираҳои мутамарказе, ки барои иҳота кардани профили ченшуда ҷойгир шудаанд, тавре муайян карда мешаванд, ки дуршавии радиалии онҳо ҳадди аққал бошад.
Пас аз он арзиши мудавварӣ ҳамчун ҷудошавии радиалии ду давра дода мешавад.

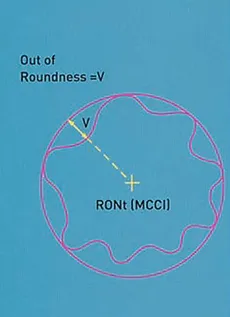

Давраи максималии навишташуда (MICI)
Ҳамчун доираи радиуси максималӣ, ки бо маълумоти профил иҳота мешавад, муайян карда мешавад.
Пас аз мудавварӣ ҳамчун ҳадди аксар рафтани (ё қуллаи) профил аз доира дода мешавад. Баъзан ҳамчун Circle Reference Gauge Plug номида мешавад.
= Эксцентрикӣ (ECC)*
Ин истилоҳест, ки барои тавсифи мавқеи маркази профил нисбат ба ягон нуқтаи маълумот истифода мешавад. Он як миқдори векторӣ аст, зеро он бузургӣ ва самт дорад. Бузургии эксцентриситет танҳо ҳамчун масофаи байни маркази профил ва нуқтаи маълумот ифода карда мешавад. Самт ҳамчун кунҷ аз нуқтаи додашуда ифода карда мешавад.
= Концентризм (CONC)*
Ин ба эксцентрикӣ монанд аст, аммо танҳо бузургӣ дорад ва самт надорад. Консентрисӣ ҳамчун диаметри доирае муайян карда мешавад, ки дар маркази профил ҳангоми гардиш дар атрофи нуқтаи маълумот тавсиф карда шудааст. Мумкин аст, ки арзиши консентриситет ду маротиба аз бузургии эксцентриситет аст.
= Давидан (давиш)*
Баъзан ҳамчун TIR (Total Indicated Reading) номида мешавад. Давидан ҳамчун ҷудоии радиалии ду доираҳои концентрикӣ, ки дар маркази маълумот ҷойгир шудаанд ва тавре кашида мешаванд, ки яке бо наздиктарин ва дигаре бо нуқтаи дуртарин дар профил мувофиқат кунад, муайян карда мешавад.
= Давраи умумӣ (Маҷмӯи давидан)*
Маҷмӯи рафъ ҳамчун ҷудошавии ҳадди ақали радиалии ду силиндраи коаксиалӣ муайян карда мешавад, ки онҳо бо меҳвари маълумотҳо якҷоя буда, сатҳи ченакро комилан иҳота мекунанд.
= Ҳамворӣ (FLTt)*
Ҳавопаймои истинодӣ насб карда шудааст ва ҳамворӣ ҳамчун қулла ба водӣ аз он ҳавопаймо ҳисоб карда мешавад. Ё LS ё MZ n истифода шаванд
= мураббаъӣ (SQR)*
Пас аз муайян кардани меҳвар, арзиши квадратӣ ҷудоии ҳадди ақали меҳвари ду ҳамвории параллелӣ ба меҳвари истинод аст ва онҳо ҳамвории истинодро комилан иҳота мекунанд. LS ё MZ-ро истифода бурдан мумкин аст.

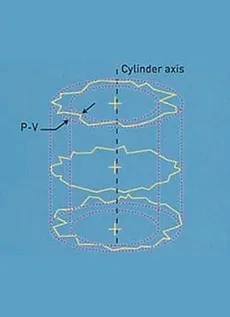

= Силиндрӣ (CYLt)*
Ҷудокунии ҳадди аққали радиалии 2 силиндр, коаксиалӣ бо меҳвари истинод, ки маълумоти ченакро пурра фаро мегирад. Баллонҳои LS, MZ, MC ё Ml метавонанд истифода шаванд.
= Коаксиалӣ (COAX ISO)*
Диаметри силиндр, ки бо меҳвари маълумот коаксиалӣ аст ва танҳо меҳвари силиндраи барои арзёбии коаксиалӣ зикршударо иҳота мекунад.
= Коаксиалӣ (Coax DIN)*
Диаметри силиндр, ки бо меҳвари маълумот коаксиалӣ аст ва танҳо центоидҳои (марказҳои LS) ҳавопаймоҳоро иҳота мекунад, ки аз онҳо меҳвари силиндраи барои арзёбии коаксиалӣ ҳисоб карда мешавад.
Вазифаи роҳнамои клапан "трио", курсии клапан ва клапан эҷод кардани ҳавои комил, беохир нав ва боэътимоди ҷараёни гази муҳаррик мебошад.
Алоқаи металлӣ байни ду сатҳ бояд пас аз садҳо миллион кушодан ва пӯшидани клапанҳо як гузаргоҳи боэътимод ва ҳавоногузар бошад.
Ду сатњи дар тамос буда, яъне сатњи курсии клапани клапан ва худи курсии воќеї бояд сифатњои якхела дошта бошанд ва ба комилият наздик бошанд.
Шаклҳои сатҳҳои дар боло зикршуда бояд комилан якхела бошанд ва комилан якхела бошанд.
Ягона шакле, ки барои иҷрои ин вазифа бо дақиқ ва такроршаванда ноил шудан мумкин аст, доира аст.
Вобаста ба дигар параметрҳо, даврашакл, яъне дурустии шакли доираҳое, ки аз курсии клапан ва худи клапан иборатанд, шарти асосӣ ва синуси ҳеҷ яке аз шартҳои хуби ҳавогузаронии байни клапан ва клапан мегардад. нишаст.
Давранокӣ, силиндрӣ, ороиши рӯизаминӣ, кунҷҳо ҳама ба таҳаммулпазирии сахттар ва сахттар дучор мешаванд.
Роҳнамои клапан
Роҳнамои клапан истинодест, ки аз ҷойгиршавии амалиёти коркарди таъмири курсии клапан, назорати як қисми мувофиқати курсии клапан (концентризм) вобаста аст ва албатта, клапанро дар ҳаракатҳои худ роҳнамоӣ мекунад. Сифати дастури клапан аслан бо 4 параметр муайян карда мешавад:

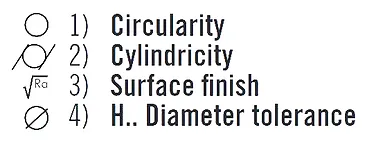

Барои таъмини роҳнамоии комили клапан, силиндрӣ ва таҳаммулпазирӣ ба диаметр муҳиманд. Сифатҳои хуби геометрӣ ба дастури клапан имкон медиҳанд, ки клапанро дар тӯли муддати тӯлонӣ дақиқ ҷойгир кунанд.
Камбудии муҳим дар роҳнамоии клапан, минбаъд ба коркарди нодурусти роҳнамои клапан - берун аз таҳаммулпазирӣ, боиси деформатсияи бармаҳал ва фарсудашавии курсии клапан ва зуд талафоти муҳаррик мегардад.

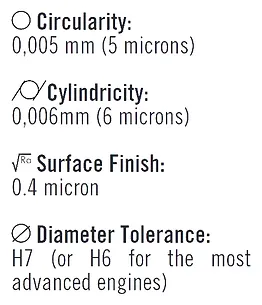

Таҳаммулпазирие, ки одатан аз ҷониби OEMҳо барои муҳаррикҳои ҷорӣ талаб карда мешаванд, инҳоянд:
Таҳаммулпазирии дар боло зикршуда, ки аз ҷониби истеҳсолкунандагони силсилаи калон гирифтан ва эҳтиром кардан душвор аст, ҳангоми таъмир кафолат додан боз ҳам мураккабтар аст. Риоя накардани ин сатҳҳои сифат коркарди курсиҳои клапанҳоро боз ҳам нозуктар мекунад.

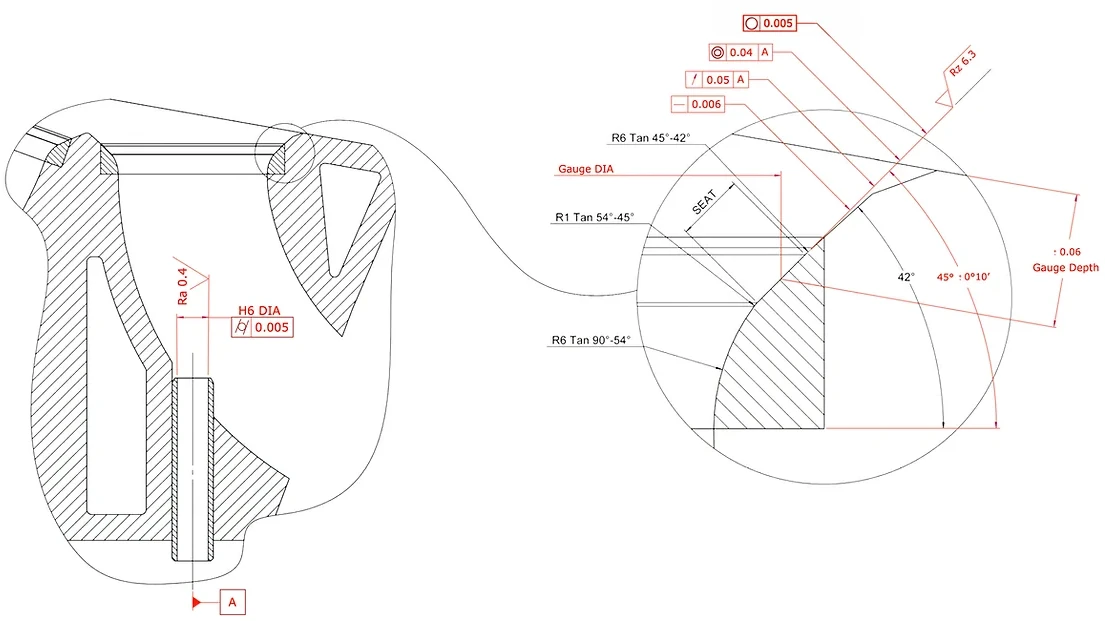

Ҷойҳои клапанҳо ва клапанҳо

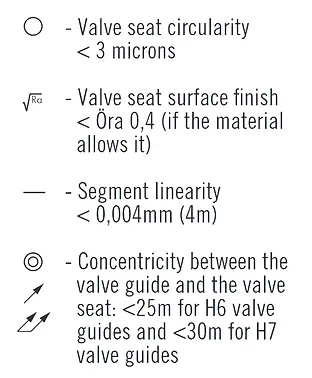

Бо дарназардошти аҳамияти дақиқии сатҳҳое, ки дар тамос хоҳанд буд ва аз сабаби мукаммалии онҳо, ҳавогузаронии комилро таъмин мекунад, OEMҳо таҳаммулпазирии шакли конусҳои курсиро мустаҳкам мекунанд.
Хаттии сегменти кунҷи курсӣ ва даврашаклии он бо фарқияти арзишҳо, ки аз чанд микрон зиёд нест, таҳаммул карда мешавад (< 10 микрон). Қиматҳои Ra ва Rz, ки сатҳи сатҳи курсии клапанро муайян мекунанд, инчунин хеле танг ва хурдтарин аломати чат ё ҷӯшии курсӣ, курсии аз таҳаммулпазирӣ ва қобили қабул нест.
Таҳаммулпазирие, ки ба мафҳуми консентрикӣ, давидан ё давиши дукарата байни меҳвари роҳнамои клапан ва меҳвари курсии клапан истифода мешаванд, низ хеле муҳиманд, аммо дар доираи арзишҳои нисбатан осон барои кафолат боқӣ мемонанд.
Одатан, нуқсони консентрикӣ/тартибот бо тартиби 0,05мм (.002") қобили қабул ҳисобида мешавад. Ҳамаи ин арзишҳои таҳаммулпазирӣ бо истифодаи коэффисиент бо номи "Cpk", ки аз қоидаҳои марбут ба ширкатҳои сертификатсияшуда ISO/TS16949 дода шудаанд, ба таври ҷиддӣ сахт карда мешаванд ва арзишҳои таҳаммулпазириро тавассути истифодаи мошинҳое, ки қодиранд мутобиқати сифатро кафолат медиҳанд, коҳиш медиҳад.
Ин равиш, ки ҳадафи сифатро дорад, имконпазир аст, зеро аз хатогиҳои инсонӣ ба қадри имкон аз ҳисоби истифодаи системаҳои ададӣ, ки механизмҳои фаъолкунанда ва назораткунанда, ҳамеша самаранокии бештар медиҳанд, пешгирӣ карда мешавад.
NEWEN FIXED-TURNING® дар доираи мантиқи принсипи механикии таҳаввулшуда ва баландсифат қарор дорад, ки бо назорати беназири рақамии баландсифат озмоиш ва назорат карда мешавад.
FIXED-TURNING® таъмин ва кафолат медиҳад:
Ин сатҳи сифат имрӯз баландтарин аст ва барои ҳама одамоне, ки курсиҳои клапанҳоро коркард мекунанд, аз хурдтарин аз навсозии муҳаррик то бузургтарин иншооти истеҳсолӣ бо истифода аз NEWEN FIXED-TURNING® дастрас аст.
Ниҳоят, NEWEN FIXED-TURNING® як воситаи боэътимод ва устувори истеҳсолӣ, сарфакор ва чандир мебошад, ки имкон медиҳад, ки ҳангоми назорат кардани фоидаи худ Cpk сахттаринро ба назар гирад.
Талабот ба сифати доимӣ (Cpk) ва дақиқ барои истеҳсоли сари нави силиндр, нокофии принсипи пилоти конусро ҳамчун ҳалли қобили қабул барои коркарди курсии клапан таъкид мекунад.
Ин қарор, ки муддати тӯлонӣ барои ҷанбаи иқтисодии худ қадр карда шудааст, дигар ба талаботи техникии ҷорӣ ҷавоб намедиҳад.

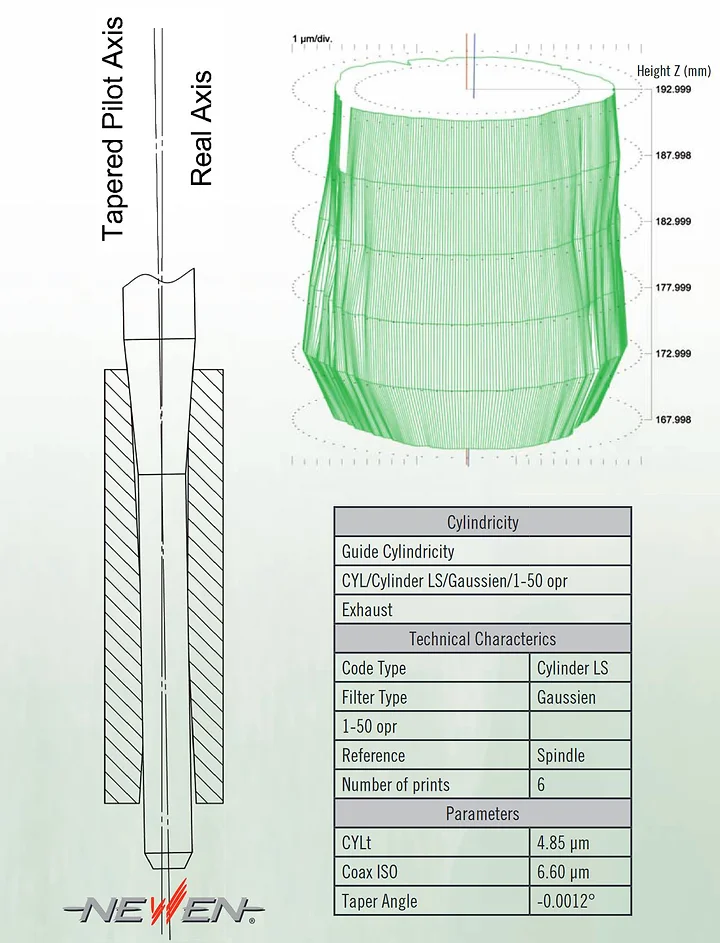

Меҳвар/мавқе, ки пилоти лоғар дар дохили дастури клапан гирифта буд, ҳеҷ гоҳ аз он чизе, ки тавассути андозагирӣ муайян карда мешавад ва/ё аз ҷониби клапан ҳангоми ҳаракат гирифта мешавад, яксон нест (ба расм нигаред).
Ин тафовут бо нуқсони шакли роҳнамои нав ё истифодашудаи клапан таъкид мешавад (лутфан ба тасвири графикии дастури нави клапан аз ҷониби мошини ченкунии Talyrond муроҷиат кунед)
Ҷойгиркунии тасодуфии пилот дар дохили дастури клапан ба мафҳуми Cpk, ки имрӯз дар ҳама OEMҳо таҳия шудааст, мухолиф аст.
Фаромуш кардан лозим нест, ки хатто дар сурати таъмири оддй, худи андозаи пилотхое, ки барои двигательхои мавчуда заруранд, дар хар сурат барои муковимат ба кушишхои номунтазам буридани асбобхои форма кифоя нест.
NEWEN мавқеъи муҳофизони ин техникаи кӯҳнашударо пурқувват рад мекунад.
Ба ҳамин монанд, асбоби форма профили буридани хеле дарозро нишон медиҳад, то буридани муқаррарии беш аз 360 дараҷаро кафолат диҳад (ба таври баробар дар атрофи курсӣ).
Қимати релефи дарун метавонад дар як курсӣ аз 1 то 3 фарқ кунад ва кӯшишҳои радиалие, ки аз шпиндель ҷаббида мешавад, ногузир ба каҷшавии воқеии он охирин оварда мерасонад ва ба нуқсони шакли курсии клапан ба монанди чаттер табдил меёбад. аломатҳо, доғҳо ва/ё шаклҳои байзавӣ, ки коркарди курсиро нодуруст ва аз таҳаммул берун мекунанд.
Маводҳои ҷории курсии клапан ва таҳаммулпазирии зарурӣ дигар бо ин техникаи коркард мувофиқ нестанд.
Воситаҳои ченкунии анъанавӣ барои дақиқ назорат кардани курсиҳои клапанҳо ва дастурҳои клапанҳо, ки бо мошинҳои NEWEN® FIXED-TURNING® коркард шудаанд, кифоя нестанд.

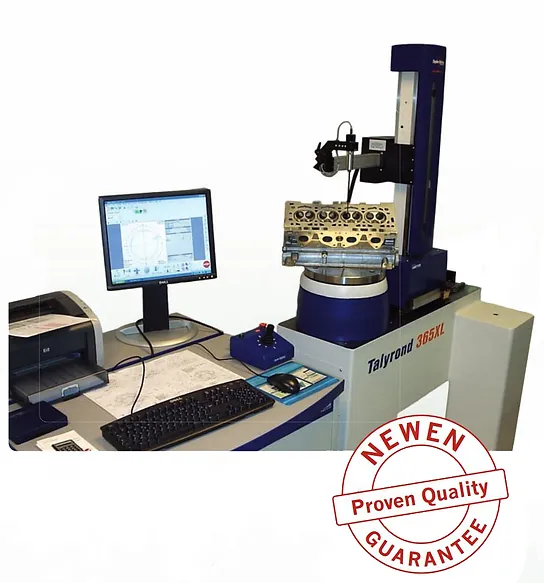

NEWEN® худро бо як мошини назоратии TALYROND 365XL муҷаҳҳаз кардааст, ки махсусан барои андозагирии шаклҳо, коаксиалӣ, ороиши рӯизаминӣ тарҳрезӣ шудааст ва бахшида шудааст...
Ин мошин, ки қарори он 1/100 микрон имкон медиҳад, ки ҳама параметрҳои геометриро, ки сифати роҳнамо ва курсии клапанро муайян мекунанд, ба таври худкор идора кунанд: даврашаклӣ, консентрикӣ, тамомшавӣ, силиндрӣ, хатти сегментҳо, кунҷҳо, анҷом додани сатҳи рӯизаминӣ... Ҳисоботҳои назоратӣ ва графикҳое, ки дар натиҷаи санҷишҳо аз ҷониби шӯъбаҳои назоратии бонуфузтарин OEMs эътироф карда мешаванд.
NEWEN пайваста кореро, ки мошинҳои истеҳсолкардааш истеҳсол мекунанд, месанҷад ва сифатро бо тадбирҳои воқеӣ нишон медиҳад.
Мисли принсипи токарии CNC, FIXED-TURNING ® коркарди курсиҳои клапанҳо ва/ё ҳама гуна шакли инқилоб тавассути интерполясияи меҳварҳо мебошад.
Ба гайр аз он, ки махз асбоби буранда чарх мезанад, на худи кисми коркардшаванда, шпиндели дастгох ва сари дастгох имкон медиханд, ки новобаста аз сифати масолехи курсии клапан шаклхои душвортарин ва мураккабтаринро хеле содда коркард кунанд. Ҳангоми гардиш асбоби буриш дар меҳварҳои x ва z ҳаракат мекунад, то профилро ба мошин тасвир кунад. Коркард дар як самт сурат мегирад ва шумораи гузаришро худи программа ба таври автоматй муайян мекунад. Сафари асбоби буридан мувофиқи шакли воқеии курсии клапани хом оптимизатсия карда мешавад. Бурандаи секунҷаи стандартӣ мувофиқи меҳвари вагон ва меҳвари ҷойивазкунии шпиндель ҳаракат мекунад. Ҳама дар атрофи меҳвари C давр мезананд.
Компютери пуриқтидор траекторияи оптималии асбобро ба таври доимӣ ҳисоб мекунад, то кӯшишҳои буридан мунтазам ва ба ҳадди ақал кам карда шаванд. Ҳар як риштарошӣ, ки аз як сония то як сония ҳисоб карда мешавад, тавре истеҳсол карда мешавад, ки ягон тағирёбии кӯшишҳои буридан мувозинат ва чандирии шпиндельро халалдор накунад.
Ба шарофати FIXED-TURNING ®, коркарди мукаммали курсии клапан ва мӯҳри комил байни курсии клапан ва клапани он ҳар дафъа, бори аввал бидуни латукӯб ба даст оварда мешавад.
Назорати замонавӣ, технологияи навтарин, самаранок, содда, ба корбар хеле дӯстона, операторро аз имову ишораҳои такрорӣ озод мекунад, хастагиро коҳиш медиҳад ва таваҷҷӯҳро барои амалиёти муҳим озод мекунад.
Муносибат бо мошин ба корбар осон ва оддӣ аст. Оператор танҳо бояд андозаҳои шиносро ворид кунад, ба монанди диаметри клапан, профилро интихоб кунад ва мошин ҳама чизи дигарро, аз ҷумла тамоми гузаришҳои коркарди ноҳамвор ва анҷомдиҳандаро фавран ҳисоб мекунад.
Ғайр аз дақиқӣ, ба ғайр аз осонии корбар ва ҳосилнокии изофӣ, FIXED-TURNING ® муодили ҳазорон абзорҳои шакли фармоишӣ мебошад, ки ҳамаашон ба таври доимӣ дар як мошини оддӣ ва дастрас бастабанди шудаанд.
Зинда бод аз нав сохтани муҳаррик.
