CONTOUR-CS™

klapan oturgyç içgysgynç maşyn CNC

Goşmaça rahatlyk!

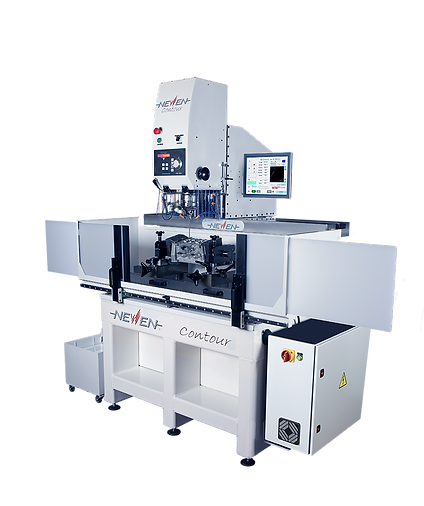

NEWEN® CONTOUR ™:
2-okly ýeke nokat klapan oturgyç freze enjamy CNC.

T NEWZE GEREK
- Maks X-eks syýahaty 1240mm (48.82 ”)
- Maks Y-Ax syýahaty 70mm (2.75 ”)
- Maks Z-eks syýahaty 250mm (9.84 ”)

GYZYKÇY KESEL ÖSÜŞLERI
- Iň ýokary beýiklik
(w / o piloty aýyrmak)		 315mm (12.40 ”)
- Iň ýokary uzynlyk Çäklendirilmedik
- Iň ýokary ini Takmynan. 450mm (17,72 ”)
I HIGH GOWYTehniki aýratynlyklary
I HIGH GOWY

I HIGH GOWY SYITYASAT ÜÇIN GEREK
  • hemra rolikli nurbatlar we soňky nesliň sero-hereketlendirijileri bilen dolandyrylýan san taýdan dolandyrylýan oklar. Interpolýasiýa arkaly syýahat edýän guralyň takyklygy müňden bir mm bilen ölçelýär.
  • Z-ok (250 mm / 9.84 ''), eplençiň yzygiderli deňagramlylygyny kepillendirip, islendik silindr kellesiniň ýagdaýyna rugsat berýän çyzykly usullarda oturdylýar. Iş kuwwatyny ýokarlandyrmak we işleýiş takyklygyny ýokarlandyrmak. Täzelikler.
  • “NEWEN FIXED-TURNING®” iň ýokary takyklyk bilen işlemäge ukyply, patentlenen sürtülmesiz, pionsyz we tehniki hyzmat etmeýän kinematikany öz içine alýan işleýiş kellesi. Uçarman özboluşly we aýratyn täsirli ýeň ulgamy bilen merkezleşdirilen we saklanýar.


FT02
FT01 Plan detravail


HER KOMPONENT WE DETAILDAKY karar
  • Eplenç, howa ýassygy sebäpli x, y okunda hereket edýän maşynyň kellesine gurlupdyr. Programmirläp bolýan wagtlaýynlaşdyrma bilen awtomatiki merkezleşdirmek. Pnewmatiki jaklar bilen epleniň awtomatiki gaýtadan merkezleşdirilmegi
  • Ömrüňe ýaglanan ýörite ýokary takyklykly oturdylan pyçak. Işlenen ýokary takyklyk spiral-beval pinion toplumynyň üsti bilen güýçli geçiriş.
  • Çyzykly ýollara gurlan, ömri üçin ýaglanan, doly goralan maşyn meňzeşlikleri. Islendik silindr kellesiniň synanyşyksyz ýerleşmegini üpjün etmek üçin ýönekeý, çalt we täsirli mehaniki gulp.
  • Elektron we elektrik bölekleri çalt wilkalar bilen baglanyşykly. Elektroniki enjamlar, diňe stend bilen saklanan şokdan goraýan şkaf. Elektronika NEWEN ® tarapyndan döredildi we öndürildi.
  • Ary baly dizaýn maşynynyň ýokarky ýollary, enjamda durnuklylygy, uzak ömri we takyklygy üpjün edýär.
DÜZGÜN ERGONOMIKA
  • SGC200M, palletizable ™, 360 ° goşa burçly rulonly gysgyçly armatura. Klapan gollanma burçlaryna garamazdan silindr kelleleriniň köpüsiniň çalt ýerleşmegine mümkinçilik berýär. Şeýle hem silindr kellelerini islän derejä götermäge we dürli işler üçin togalamaga mümkinçilik berýär. Bu patentlenen ulgam çalt, ähliumumy, gaty berk, ulanyjy üçin amatly we garaşsyz eňekleri we sferik kollet gysyş ulgamy sebäpli silindr kellelerine hiç hili stres goýmaýar.
  • Gurlan pes woltly köp nokatly ýyldyrym (yşyklandyryjylar) - sowuk yşyk. Iş meýdany aýratyn gowy ýagtylandyrylýar, taýýar işe gözegçilik gowulaşýar we netijede operatoryň ýadawlygy azalýar.
  • 15 '' Içerki tekiz duýgur ekranly iň soňky nesil IP65-iň fanatsyz senagat kompýuteridir. Maşyn bilen operatoryň arasynda ulanyjy üçin amatly we içgin gepleşik. Çäklendirilmedik ýat kuwwaty.
  • Dolandyryş paneli, çalşylýan leksan we köp wezipeli elektron tigir bilen goralýan düwmeler bilen enjamlaşdyrylan. Takyklyk. Ygtybarlylyk
  • Islendik himiki serişdä çydamly (kebşirleýiş wagtynda ýokary ýygylygy durnuklaşdyrmak) senagat rezinleri bilen örtülen stres ýeňilleşdirilen kebşirlenen çarçuwa.
Contour CS

106Copie

Controles
Tehniki aýratynlyklar

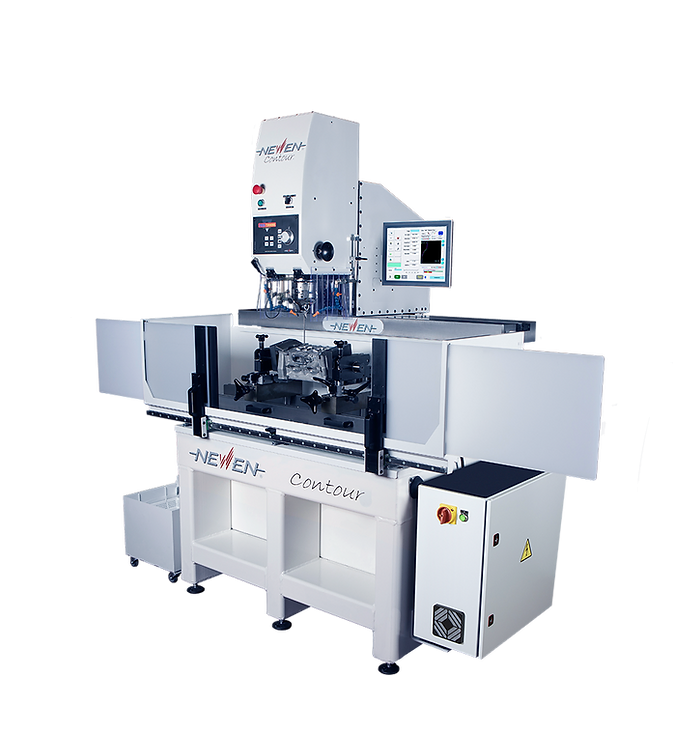

NEWEN® CONTOUR CS ™: 2 okly ýeke nokat CNC klapan oturgyjy we gollanma enjamy.

T NEWZE GEREK

X-ok, maşyn kellesi syýahaty, uzyn boýly syýahat (gollanmadan gollanma aralygy - X) 1240mm (48.82 ”)
Y-ok, maşyn kellesi syýahaty 70mm (2.75 ”)
Y'-Axis, çyzykly ýollara gurlan maşyn meňzeşligi syýahat edýär 200mm (7.87 ”)
Z-ok, çyzykly ýollara gurlan maşyn kellesi syýahaty (dik syýahat) 250mm (9.84 ”)
Z'-Axis, eplenç gabyk syýahaty (diňe işlemek üçin) 80mm (3.15 ”)
X-ok, wagon syýahaty, awtomatiki wagon 11mm (0.43 ”)
süýşme radiusy 22 mm diametri (meselem: diametri 20 mm bolan gural gurnalan bolsa, p saklaýjyny 42mm goýmazdan iň köp işleýiş dia)13.5mm-100mm
(0.53 ”- 3.94”)
MASLAHAT MÜMKINÇILIGI
Klapan gollanmasynyň reaming kuwwaty 65mm (2,56 ”)
Mümkin profiller Çäklendirilmedik
Işlenmeli material Alýuminden başlap, gyzgyn polatlara çenli islendik material
Eplenme aýlanyş tizligi 300-2500 aýlaw
Egriji motor 1.5 at güýji
Eplenç, iýmit we wagon hereketlendirijileri Servo Motors
Gidrawlik birligi 200 bar (2,900psi)
Kompýuter 15 '' Duýgur ekranly senagat görnüşi
Baglanyşyklar RS232 - Ethernet
Centronics USB
Operasiýa ulgamy Windows 10
Çalyşýan fi lterli elektron asma şkaf
Gurlan pes woltly köp nokatly yşyklandyryş (yşyklandyryjylar)
Elektron çuňlugy ölçeýji LVDT
San gözegçiligi NEWEN®
Programma üpjünçiligi NEWEN®
GYZYKÇY KESEL ÖSÜŞLERI
Iň ýokary beýiklik (piloty aýyrmak) 315mm (12.40 ”)
Iň ýokary uzynlyk Çäklendirilmedik
Iň ýokary ini Takmynan. 450mm (17,72 ”)
Maşyn ölçegleri
Maşynyň iň ýokary beýikligi 2205 mm (86,81 ”)
Maşynyň iň giňligi 1923 mm (75,71 ”)
Maşynyň iň ýokary çuňlugy 1420 mm (55,94 ”)
Maşynyň arassa agramy 1200 Kg
Maşynyň umumy agramy 1430 Kg
Naprýa .eniýe 220V leeke faza, 50-60 Hz
Howa basyşy Mini 6 bar, 90 Psi
GÖRNÜŞ ÇIMKLENDIRMELERI
Boý 2145 mm
Çuňluk 1264 mm
Uzynlyk 1948 mm
