OEM kömekçi potratçylary, ýokary öndürijilikli hünärmenler we dwigateli täzeden gurýanlar, klapan gollanmalaryny we klapan oturgyçlaryny işläp bejermekde takyk görnüşe we ölçeg çydamlylygyny göz öňünde tutmalydyrlar.
Bu “kömekçi ýatlama” bilen, NEWEN önümçilik tehnikleri üçin niýetlenen gysga resminamanyň içinde silindr kellesini işlemek we esasanam klapan gollanmasy we talaplaryny kesgitlemek üçin OEM-ler tarapyndan ulanylýan dürli nyşanlary we çydamlylyk alamatlaryny ýygnamaga synanyşýar. klapan oturgyçlary işlemek.
NEWEN, iki ýa-da has köp parametriň utgaşdyrylan täsirini ýönekeýleşdirmäge ýa-da kesgitlemäge synanyşmazdan, silindr kellesiniň işleýşine we ygtybarlylygyna gönüden-göni we gytaklaýyn täsirler bilen her görnüşi we ölçeg çydamlylygyny birleşdirýär.
Bu resminama bilen, NEWEN umumy kabul edilen pikirleri we ýalan pikirleri, ýönekeýligi we nädogrylygy sebäpli hereketlendirijini täzeden gurýanlary azdyrýan we pikirlerini üýtgedýän giňden ýaýran pikirleri ýazgarmagyň üstünde işleýär.
«Gepleýän zadyňyzy ölçäp, san bilen beýan edip bilseňiz, bu hakda bir zat bilýärsiňiz; emma ölçäp ýa-da san bilen beýan edip bilmeýän wagtyňyz, bilimiňiz az we kanagatlanarly däl. »
Lord KELVIN (1824-1907)
Näme üçin tegelekligi ölçemeli?
Komponent göze tegelek bolup görünip biler we görnüşi ýa-da mikrometr bilen ölçelende hemişelik diametri bolup biler, ýöne tegelekmi? Lobingiň işe täsir edip biljekdigi düşnüklidir. “A” daky loblar ýüki göterer, ýaglaýyş filmi “B” -de iň ulusy bolar.
Tegeleklik nähili ölçelýär?

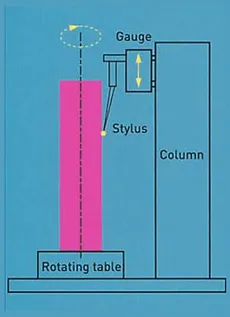

Tegelekligi ölçemek üçin radiusyň üýtgemegini ölçemek ukyby bilen birlikde aýlanmak zerurdyr. Synag astyndaky komponentiň profilini tegelek maglumat bilen deňeşdirmek arkaly iň gowusy gazanylýar. Komponent, tegelek maglumatlar bazasyny üpjün edýän ýokary takyk şpilde aýlanýar. Komponentiň oky, adatça merkezleşdiriji we tekizleýiş tablisasyny ulanyp, pyçagyň oky bilen deňleşdirilýär. Soňra transduser komponentiň egirme okuna bolan radial üýtgemelerini ölçemek üçin ulanylýar.

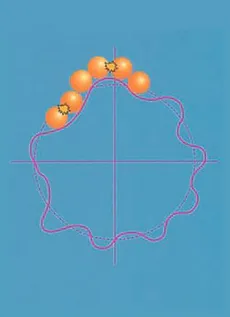

Munuň sebäbi näme?
Bu ýerde görkezilen podşipnik hakykatdanam tegelek bolmadyk ýaryş bolup biler. Bu, belki, gysga wagtlap işlär, ýöne bu göteriji ýaryşyň töweregindäki düzgünler titremä sebäp bolup başlar. Bu wagtyndan öň könelmegine we ýaryşyň göz öňünde tutulandan has az ýerine ýetirilmegine sebäp bolar.
Netijeler?
Bu ýerde görkezilen podşipnik hakykatdanam tegelek bolmadyk ýaryş bolup biler. Bu, belki, gysga wagtlap işlär, ýöne bu göteriji ýaryşyň töweregindäki düzgünler titremä sebäp bolup başlar. Bu wagtyndan öň könelmegine we ýaryşyň göz öňünde tutulandan has az ýerine ýetirilmegine sebäp bolar.

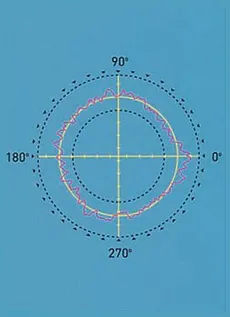

Ölçegden daşardaky çykyşy polýar profil ýa-da grafika hökmünde görkezmek amatly. Bu şekilli şekillendirişe baha bermek subýektiw we köp wagt talap edip biler, şonuň üçin bize takyk we gaýtalanyp boljak jogaplar bermek üçin maglumatlary gaýtadan işlemegiň käbir serişdeleri gerek. Hakyky aýlawdan gidişleri bahalandyrmaga we ölçemeli salgylanmany talap etmäge synanyşanymyzda, salgylanma tegelegini profilimize laýyklaşdyrmaga we ähli hasaplamalarymyzy oňa baglanyşdyrmaga synanyşmagyň manysy bar.

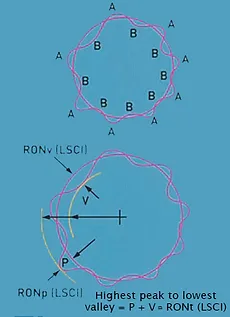

Iň az kwadrat salgylanma tegelegi (LSCI)

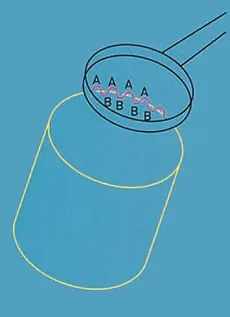

Çyzyk ýa-da şekil islendik maglumatlara ýerleşdirilýär, maglumatlaryň şol setirden ýa-da şekilden gidýän kwadratlarynyň jemi iň az. Bu, şeýle hem, profili deň minimal meýdanlara bölýän setir.
LSCI iň köp ulanylýan salgylanma tegelegi. Daşarky tegeleklik, soňra profiliň LSCI-den iň ýokary çykmagy nukdaýnazaryndan aňladylýar. ýagny iň beýik jülge.

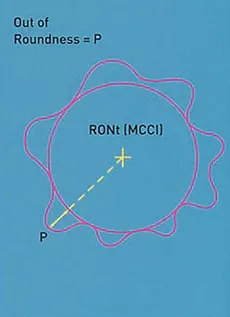

Iň az aýlanylýan tegelek (MCCI)

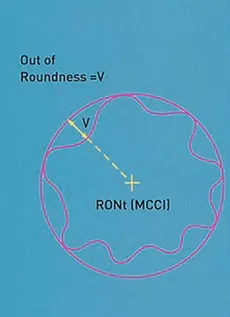

Profil maglumatlaryny gurşap aljak iň az radiusyň tegelegi hökmünde kesgitlenildi. Soňra tegeleklik, bu tegelekden profiliň iň ýokary gidişi (ýa-da jülgesi) hökmünde berilýär. Käwagt “Ring Gauge Reference Circle” diýilýär.
= Täsinlik (ECC)*
Bu, profiliň merkeziniň käbir datum nokadyna görä ýerleşişini beýan etmek üçin ulanylýan adalga. Uly we ugry bolan wektor mukdary. Täsinligiň ululygy, profil merkezi bilen maglumat nokadynyň arasyndaky aralyk ýaly aňladylýar. Ugry datum nokadyndan burç hökmünde aňladylýar.
= Konsentrasiýa (CONC)*
Bu üýtgeşiklige meňzeýär, ýöne diňe ululygy we ugry ýok. Konsentrasiýa, maglumat nokady barada aýlananda profil merkezi tarapyndan beýan edilen tegelegiň diametri hökmünde kesgitlenýär. Konsentrasiýa bahasynyň eksantrikligiň iki esse uludygyny görmek bolýar.
= Tükenmek (gutarmak)*
Käwagt TIR (Jemi görkezilen okamak) diýilýär. Çykyş, datum nokadynda jemlenen we iki sany konsentrik tegelegiň radial bölünişi hökmünde kesgitlenýär we biri iň ýakyn, beýlekisi profiliň iň uzak nokadyna gabat gelýär.
= Jemi gutarmak (Jemi gutarmak)*
Jemi gutarmak, datum oky bilen bilelikde eksenel we ölçenen ýüzüni doly gurşap alýan iki sany okly silindriň iň az radial bölünişi hökmünde kesgitlenýär.
= Tekizlik (FLTt)*
Salgy tekizligi ýerleşdirilip, şol uçardan jülgäniň iň ýokary nokady hökmünde hasaplanýar. LS ýa-da MZ n ulanylar
= Kwadrat (SQR)*
Bir oky kesgitlänsoň, kwadratlyk bahasy salgylanma okuna adaty we salgylanma tekizligini doly gurşap alýan iki sany paralel uçaryň iň az eksenel bölünişidir. LS ýa-da MZ ulanylyp bilner.
= Silindriklik (CYLt)*

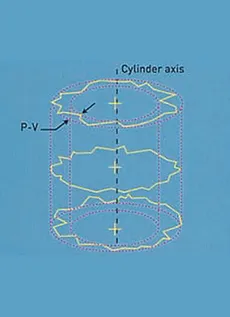

2 silindriň iň az radial bölünişi, ölçenen maglumatlary doly gurşap alýan salgylanma oky bilen koaksial. LS, MZ, MC ýa-da Ml silindrleri ulanylyp bilner.
= Koaksiallyk (Coax ISO)*
Maglumatlar oky bilen koaksial bolan we diňe koaksiality bahalandyrmak üçin görkezilen silindriň okuny gurşap aljak silindriň diametri.
= Koaksiality (Coax DIN)*
Maglumatlar oky bilen koaksial bolan we diňe koaksial baha bermek üçin görkezilen silindriň oky hasaplanýan uçarlaryň sentoidlerini (LS merkezleri) gurşap alar.
“Üçlük” klapan gollanmasynyň, klapan oturgyjynyň we klapanyň wezipesi, hereketlendirijiniň gaz akymynyň ajaýyp, tükeniksiz täzelenen we ygtybarly howa berkligini döretmekden ybaratdyr.
Iki ýüzüň arasyndaky metal aragatnaşygy, klapanlaryň yzygiderli açylmagy we ýapylmagy bilen ýüzlerçe milliondan soň ygtybarly we howa geçirijilik geçelgesini emele getirmeli.
Aragatnaşykdaky iki ýüz, ýagny klapan oturgyjynyň üstki we hakyky oturgyjyň özi meňzeş häsiýetlere eýe bolmaly we kämillige ýakyn bolmaly.
Aboveokarda agzalan ýüzleriň şekilleri birmeňzeş bolmaly we biri-biriniň üstüni ýetirmeli.
Bu funksiýany ýerine ýetirmek üçin takyklyk we gaýtalanma usuly bilen ýetip boljak ýeke-täk şekil tegelekdir.
Beýleki parametrler bilen baglanyşykly tegeleklik, ýagny klapan oturgyjynyň we klapanyň özi tarapyndan emele gelen tegelekleriň görnüşiniň takyklygy, klapan bilen klapanyň arasynda howa berkligi üçin esasy we sinus kwa bolup çykýar. oturgyç.
Aýlaw, silindr, ýerüsti gutarmak, burçlar has berk we has çydamlylyga sezewar edilýär.
Klapan gollanmasy
Klapan gollanmasy, klapan oturgyjynyň abatlaýyş işleýşiniň ýerleşişine, klapan oturgyjynyň (konsentrasiýa) laýyklygynyň bir bölegine gözegçilik etmegine we elbetde, klapany hereketlerine ugrukdyrýan salgylanma. Klapan gollanmasynyň hili esasan 4 parametr bilen kesgitlenýär:

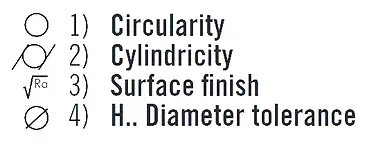

Vananyň ajaýyp ugrukdyrylmagyny üpjün etmek üçin silindr we diametrdäki çydamlylyk möhümdir. Gowy geometrik häsiýetler, klapan gollanmasyna uzak ömri takyklyk bilen klapan ýerleşdirmäge mümkinçilik berer.
Vananyň ugrukdyrylmagyndaky möhüm kemçilik, mundan başga-da klapan gollanmasynyň gowy işlenmezligi - çydamlylygyň daşynda, klapan oturgyjynyň wagtyndan öň deformasiýasyna we könelmegine we hereketlendirijiniň çykyşynyň çalt ýitmegine sebäp bolar.

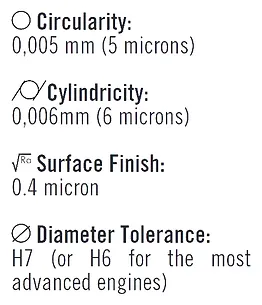

Häzirki hereketlendirijiler üçin OEM-ler tarapyndan köplenç talap edilýän çydamlylyklar:
Uly seriýaly öndürijiler tarapyndan almak we hormatlamak kyn bolan ýokardaky çydamlylyk, abatlanylanda kepillendirmek has çylşyrymly. Bu hil derejelerine laýyk gelmezlik, klapan oturgyçlarynyň işleýşini hasam inçe eder.
Klapan oturgyçlary we klapanlar
Aragatnaşykda boljak ýüzleriň takyklygynyň ähmiýetini we biri-biriniň üstüni ýetirýändigi sebäpli ajaýyp howa geçirijiligini üpjün etjekdigini göz öňünde tutup, OEM-ler oturgyçlaryň şekillerine çydamlylygyny berkitýärler.

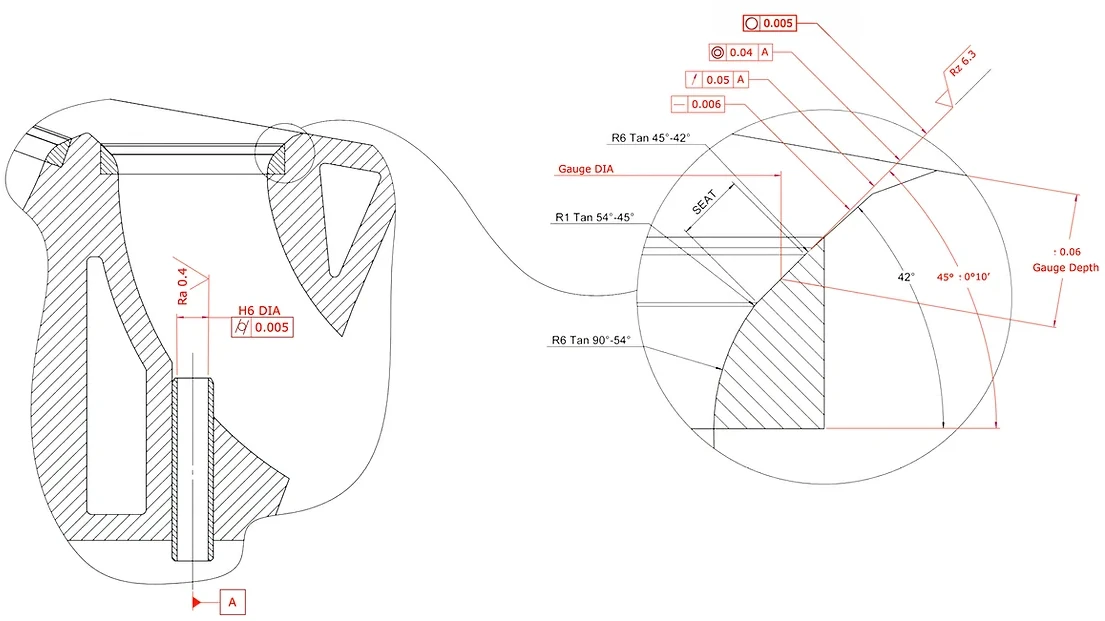

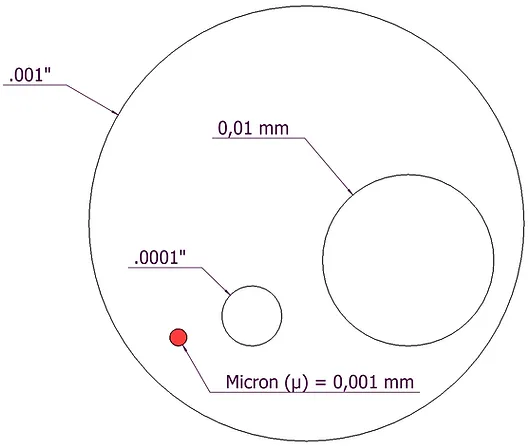

Oturgyç burç segmentiniň çyzyklylygy we aýlawy, birnäçe mikrondan ýokary bolmadyk baha tapawudy bilen çydamlydyr (< 10 mikronlar). Ra we Rz bahalary, klapan oturgyjynyň üstki gutarşyny kesgitleýär, şeýle hem gaty berk we iň kiçi söhbet belligi ýa-da oturgyjyň aşagy, çydamlylyk we kabul ederliksiz oturgyç berýär.
Klapan gollanmasynyň oky bilen klapan oturgyjynyň okunyň arasynda konsentrasiýa, gutarmak ýa-da goşa gutarmak düşünjesine ulanylýan çydamlylyklar hem gaty möhümdir, ýöne kepillendirmek aňsat bolan gymmatlyklarda galýar.
Adatça, 0.05mm (.002 ”) tertipde konsentrasiýa kemçiligi / gutarmagy kabul ederlikli hasaplanýar. Bu çydamlylyk gymmatlyklarynyň hemmesi, ISO / TS16949 kepillendirilen kompaniýalara ulanylýan düzgünlerden çykarylan “Cpk” koeffisiýentiniň ulanylmagy bilen berk berkidilýär we hiliň uly yzygiderliligini kepillendirip bilýän maşynlary ulanmak arkaly ep-esli çydamlylyk bahalaryny peseldýär.
Hiliň kepilligini maksat edinýän bu çemeleşme, mümkin boldugyça has köp öndürijilik berýän san ulgamlaryny herekete getirýän we gözegçilik edýän mehanizmleriň ulanylmagy sebäpli adam ýalňyşlygynyň mümkin boldugyça öňüni alýar.
“NEWEN FIXED-TURNING®” ösen we ýokary öndürijilikli mehaniki ýörelgäniň logikasyna girýär, täsin ýokary öndürijilikli san gözegçiligi bilen synag edilýär we dolandyrylýar.
“FIXED-TURNING®” üpjün edýär we kepillendirýär:

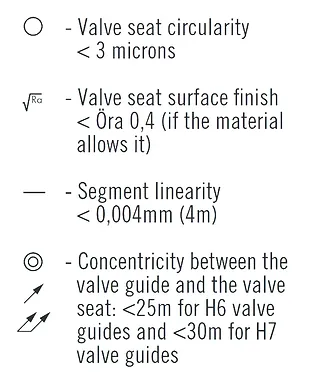

Bu hil derejesi häzirki wagtda iň ýokary bolup, iň kiçi dwigateli täzeden gurujydan başlap, NEWEN FIXED-TURNING® ulanyp, klapan oturgyçlaryny işleýän ähli adamlar üçin elýeterlidir.
Iň soňunda, “NEWEN FIXED-TURNING®” ygtybarly we yzygiderli önümçilik serişdesidir, tygşytly we çeýe bolup, girdejisine gözegçilik etmek bilen iň agyr Cpk-ni göz öňünde tutmaga mümkinçilik berýär.
Üznüksiz hil (Cpk) islegi we täze silindrli kelle öndürmek üçin takyklyk, klapan oturgyçlaryny işlemek üçin kabul ederlikli çözgüt hökmünde ýasalan pilot ýörelgesiniň ýeterlik däldigini görkezýär.
Ykdysady tarapy üçin köpden bäri baha berlen bu çözgüt, häzirki tehniki talaplara jogap bermeýär.

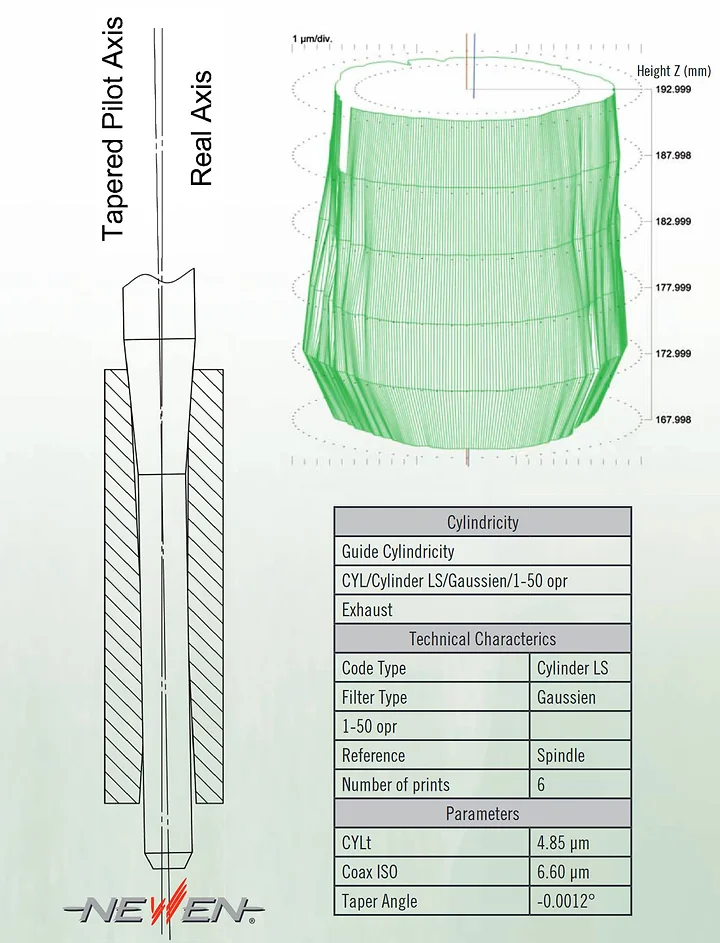

Klapan gollanmasynyň içinde örtülen pilot tarapyndan alnan ok / pozisiýa hiç haçan ölçeg bilen kesgitlenjek we / ýa-da hereketde bir klapan bilen deňeşdirilmeýär (çyzga serediň).
Bu tapawut, täze ýa-da ulanylan klapan gollanmasynyň şekil kemçiligi bilen hasam artýar (Talyrond ölçeg enjamy tarapyndan täze klapan gollanmasynyň grafiki şekillendirişine serediň)
Uçaryň klapan gollanmasyndaky tötänleýin ýerleşişi, häzirki OEM-leriň içinde ösen Cpk düşünjesine ters gelýär.
Simpleönekeý abatlaýyş ýagdaýynda-da, häzirki hereketlendirijiler üçin zerur uçarmanlaryň ölçegleriniň, islendik ýagdaýda forma gurallarynyň tertipsiz kesilmegine garşy durmak üçin ýeterlik däldigini ýatdan çykarmaň.
NEWEN bu köne usuly goraýjylaryň pozisiýasyny güýçli ret edýär.
Edil şonuň ýaly-da, forma guraly 360 gradusdan ýokary (oturgyjyň töwereginde) yzygiderli kesilmegini kepillendirmek üçin gaty uzyn kesiş profilini görkezýär.
Içki relýefiň bahasy bir oturgyçda 1-den 3-e çenli şkalada üýtgäp biler we şpiliň siňdirýän radial tagallalary hökmany suratda şol çeýe herekete getirer we söhbet ýaly klapan oturgyjynyň kemçiligine öwrüler. oturgyjyň işleýşini nädogry we çydamlylykdan çykarjak bellikler, bellikler we / ýa-da ýumurtga görnüşleri.
Häzirki klapan oturgyç materiallary we zerur çydamlylyk bu işleýiş usuly bilen indi gabat gelmeýär.
Adaty ölçeg serişdeleri, NEWEN® FIXED-TURNING® maşynlary bilen işlenip düzülen klapan oturgyçlaryny we klapan gollanmalaryny takyk dolandyrmak üçin ýeterlik däl.

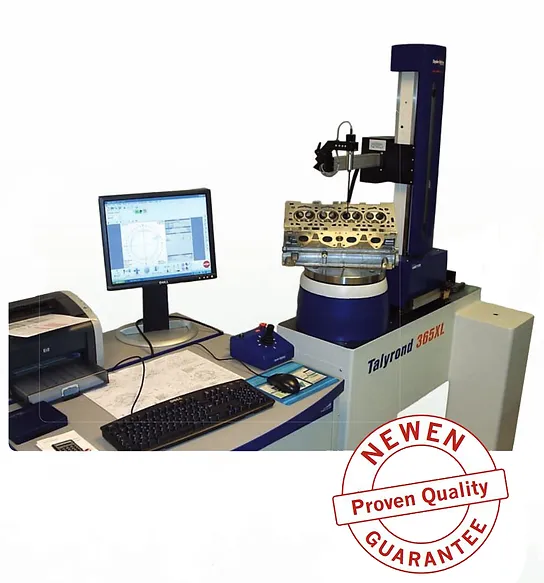

NEWEN® TALYROND 365XL dolandyryş enjamy bilen enjamlaşdyryldy, esasanam şekilleri, koaksiallary, üstüň gutarmagyny ölçemek üçin döredilen we ...
Rugsatlylygy 1 /10Mikronyň 0-sy gollanmanyň we klapan oturgyjynyň hilini kesgitleýän ähli geometrik parametrleri awtomatiki dolandyrmaga mümkinçilik berýär: aýlaw, konsentrasiýa, gutarmak, silindr, segment çyzyklylygy, burçlar, ýerüsti gutarmak ... Dolandyryş hasabatlary we grafikleri synaglar iň abraýly OEM-leriň gözegçilik bölümleri tarapyndan jedelsiz ykrar edilýär.
NEWEN öndürýän maşynlarynyň öndürýän işini yzygiderli barlaýar we hakyky çäreler bilen hilini görkezýär.
CNC torna prinsipi ýaly, “FIXED-TURNING ®” klapan oturgyçlaryny we / ýa-da oklaryň interpolýasiýasy arkaly islendik öwrülişik görnüşini işlemekdir.
Aýlanýan we bölekleriň özi däl-de, egriji kesýän guraldan başga-da, maşyn pyrlaýjy we işleýiş kellesi, klapan oturgyç materialynyň hiline garamazdan iň kyn we çylşyrymly şekilleri işlemäge mümkinçilik berýär. Aýlanýan mahaly, kesiş guraly profilini maşyna suratlandyrmak üçin x we z oklarynda hereket edýär. Işlemek bir ugurda ýerine ýetirilýär we geçişleriň sany awtomatiki usulda programmanyň özi tarapyndan kesgitlenýär. Kesiş guralynyň syýahaty çig klapan oturgyjynyň hakyky görnüşine görä optimallaşdyrylýar. Adaty üçburç kesiji arabanyň okuna we egirme süýşmesiniň okuna görä hereket edýär. Tutuşlygyna C okunyň daşy aýlanýar.
Güýçli kompýuter, kesmegiň tagallalary yzygiderli we iň pes derejä çenli peselmegi üçin guralyň optimal traýektoriýasyny hemişelik hasaplaýar. Bir sekundyň bir böleginden bir sekundyň bir bölegine çenli hasaplanan her bir saç syrmak, kesiş tagallalarynyň hiç hili üýtgemegi pyrlanmanyň deňagramlylygyny we çeýeligini bozmaz ýaly öndürilýär.
“FIXED-TURNING ®” -iň kömegi bilen ajaýyp klapan oturgyjyny işlemek we klapan oturgyjy bilen klapanyň arasyndaky ajaýyp möhür her gezek, ilkinji gezek, çişirilmezden gazanylýar.
Döwrebap dolandyryşlar, iň täze tehnologiýa, täsirli, ýönekeý, aşa ulanyjy üçin amatly, gaýtalanýan hereketlerden operatory ýeňilleşdirýär, ýadawlygy azaldýar we möhüm amallara ünsi boşadýar.
Enjam bilen özara täsir ulanyjy üçin amatly we ýönekeýdir. Operator diňe klapanyň diametri ýaly tanyş ölçegleri girizmeli, profil saýlamaly we enjam ähli beýleki zatlary, şol sanda ähli gödek we gutarnykly işleýiş geçişlerini derrew hasaplar.
Takyklykdan başga, ulanyjylaryň dostlugyndan we goşmaça öndürijiliginden başga, “FIXED-TURNING ®” müňlerçe adaty gurallara deňdir, hemmesi bir ýönekeý we elýeterli enjamda hemişelik gaplanýar.
Uzak ýaşa hereketlendiriji täzeden gurmak.
