CONTOUR™

气门座镗床 CNC

额外的舒适!
NEWEN®CONTOUR™:
2 轴单点气门座铣床 CNC。

NEWEN FIXED-TURNING® 加工工艺(已获专利)
- 最大 X 轴行程1240 毫米(48.82 英寸)
- 最大 Y 轴行程70毫米(2.75英寸)
- 最大 Z 轴行程250 毫米(9.84 英寸)

气缸盖尺寸
最大高度
(不移除飞行员)
315 毫米(12.40 英寸)
- 最大长度无限
- 最大宽度约 450 毫米 (17.72”)
强调

FIXED-TURNING® 实现最高质量
  • 数控轴由最新一代的行星滚柱丝杠和伺服电机驱动。插补移动工具的精度以千分之一毫米为单位。
  • Z 轴(250 毫米/9.84 英寸)安装在线性导轨上,允许气缸盖处于任何位置,同时保证主轴的系统平衡。工作能力增强,加工精度提高。NEWEN® 独有。
  • NEWEN FIXED-TURNING® 加工头采用专利的无摩擦、无小齿轮和免维护运动学设计,能够年复一年地以最高精度进行加工。导向器由独创且特别高效的挤压套筒系统定心和固定。

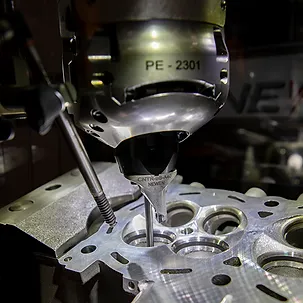

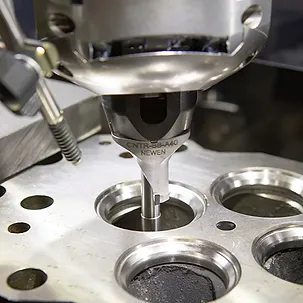

FT02
FT01 Plan detravail


每个部件和细节都精密
  • 主轴内置于机头内,借助气垫沿 x、y 轴移动。通过可编程延时自动定心。通过气动千斤顶自动重新定心主轴
  • 加工主轴安装在特制高精度轴承上,终身润滑。通过加工的高精度螺旋锥齿轮组实现强力传动。
  • 机器平行轴安装在线性导轨上,终身润滑,全面保护。简单、快速、高效的机械锁可确保轻松定位任何气缸盖。
  • 电子和电气元件通过快速插头相互连接。电子设备完全受到独立悬挂式防震柜的保护。电子设备由 NEWEN ® 设计和生产。
  • 坚固的蜂窝设计的机床导轨赋予机器的稳定性、寿命和精度。
改善人体工程学
  • SGC200M ,palletizable™,360°双角度手动翻转夹具。无论气门导管角度如何,均可快速定位大多数气缸盖。还允许简单地将气缸盖提升到任何所需高度,并将其翻转以进行各种作业。该专利系统快速、通用、非常坚固、用户友好,并且由于其独立的钳口和球形夹头夹紧系统,不会对气缸盖施加任何压力。
  • 内置低压多点照明 (LED) - 冷光。工作区域照明特别充足,可提高对已完成工作的控制,从而减少操作员的疲劳。
  • 最新一代 15 英寸无风扇工业 PC,防护等级为 IP65,内置平面触摸屏。机器和操作员之间的对话友好且直观。无限的内存容量。
  • 控制面板配有按钮,由可更换的聚碳酸酯保护,并配有多功能电子轮。精度高。可靠性
  • 应力消除焊接框架采用工业树脂涂层,可耐任何化学药剂(焊接过程中高频稳定)。

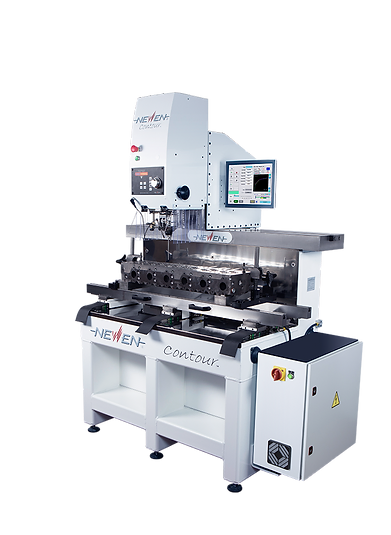

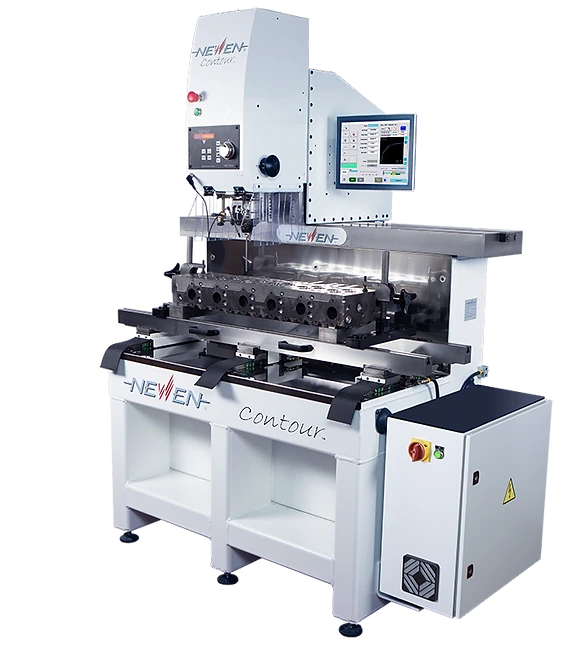

Contour

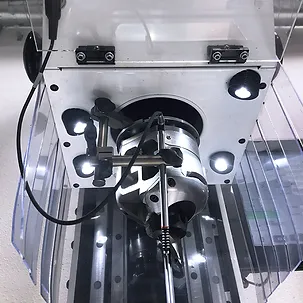

106Copies

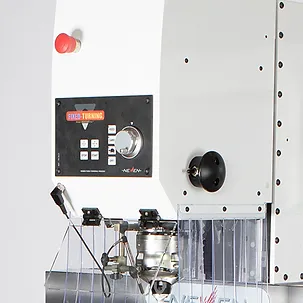

Controles
技术特点
NEWEN® CONTOUR™:2 轴单点 CNC 气门座和导管机。

NEWEN FIXED-TURNING® 加工工艺(已获专利)

X 轴、机头行程、纵向头部行程(导轨到导轨的距离 - X) 1240 毫米(48.82 英寸)
Y 轴,机头行程70毫米(2.75英寸)
Y' 轴,机器平行移动,安装在线性导轨上200 毫米(7.87 英寸)
Z 轴,机头行程(垂直行程),安装在直线导轨上250 毫米(9.84 英寸)
Z' 轴,主轴套行程(仅用于加工目的) 80毫米(3.15英寸)
X 轴、滑架移动、自动滑架11毫米(0.43英寸)
位移半径直径为 22 毫米(例如:如果刀具组直径为 20 毫米,则不重新定位 p 支架的最大加工直径为 42 毫米)13.5毫米-100 毫米
(0.53 英寸 - 3.94 英寸)
加工能力
气门导管铰孔能力65 毫米(2.56 英寸)
可能的配置文件无限
加工材料任何材料,从铝到钢化钢
主轴转速300-2500 转/分
主轴电机1.5 马力
主轴、进给和托架电机伺服电机
液压单元200 巴(2,900 psi)
个人电脑15''工业触摸屏型
連接RS232 – 以太网
迅特力USB
操作系统视窗 10
带可更换滤波器的电子吊柜
内置低压多点照明 (LED)
电子深度计 LVDT
数控纽文®
软件纽文®
气缸盖尺寸
最大高度(不移除飞行员) 315 毫米(12.40 英寸)
最大长度无限
最大宽度约 450 毫米 (17.72”)
机器尺寸
最大机器高度2205 毫米(86.81 英寸)
最大机器宽度1923 毫米(75.71 英寸)
最大机器深度1420 毫米(55.94 英寸)
机器净重1200 公斤
机器毛重1430 公斤
电压220V 单相,50-60 Hz
空气压力迷你 6 巴,90 Psi
包装尺寸
高度2145 毫米
深度1264 毫米
长度1948 毫米
