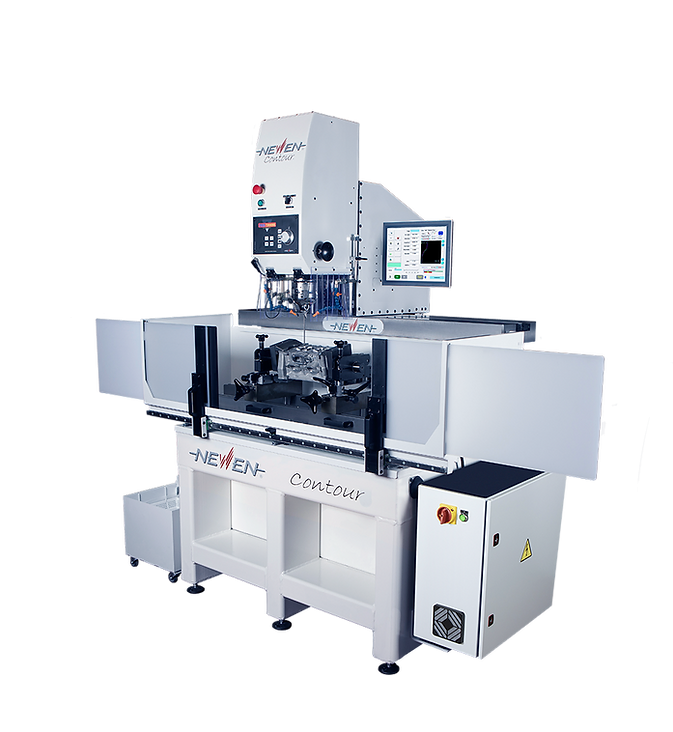

CONTOUR-CS™ - շարժիչի ձանձրալի գլան գլխի փականի նստատեղի մեքենա CNC

FIXED-TURNING® ԱՄԵՆԱԲԱՐՁՐ ՈՐԱԿԻ ՀԱՄԱՐ

Թվային կառավարվող առանցքներ, որոնք շարժվում են արբանյակային գլանաձև պտուտակներով և վերջին սերնդի սերվոշարժիչներով: Ինտերպոլացիայի միջոցով շարժվող գործիքի ճշգրտությունը չափվում է հազարերորդական մմ-ով:
Z առանցքը (250 մմ / 9,84'') տեղադրված է գծային ուղիների վրա, որը թույլ է տալիս մխոցի գլխի ցանկացած դիրք՝ միաժամանակ երաշխավորելով լիսեռի համակարգված հավասարակշռումը: Աշխատանքային հզորության բարձրացում և հաստոցների ճշգրտության բարձրացում: NEWEN® բացառիկ:
NEWEN FIXED-TURNING® մեքենայական գլխիկ, որն օժտված է արտոնագրված կինեմատիկայով, առանց շփման, առանց պինյոնների և սպասարկման, որը ունակ է մշակել ամենաբարձր ճշգրտությամբ, տարեցտարի: Օդաչուն կենտրոնացած և պահված է բնօրինակ և հատկապես արդյունավետ ջախջախիչ թևերի համակարգով:

ՃՇՇՏ ԱՄԵՆ ԲԱԼԻԿԻ ԵՎ ՄԱՆՐԱՄԻ ՄԵՋ

The spindle ներկառուցված է մեքենայի գլխի մեջ, որը շարժվում է x,y առանցքի վրա օդային բարձի շնորհիվ: Ավտոմատ կենտրոնացում ծրագրավորվող ժամանակավորացմամբ: Օդաճնշական խարույկներով ողնաշարի ավտոմատ վերակենտրոնացում
Մեքենաներ մշակող spindle տեղադրված է հատուկ բարձր ճշգրտության առանցքակալների, յուղացված կյանքի համար. Հզոր փոխանցում՝ մշակված բարձր ճշգրտության պարուրաձև պինյոնների հավաքածուի միջոցով:
Մեքենայի զուգահեռներ՝ ամրացված գծային ուղիների վրա, յուղացված ողջ կյանքի ընթացքում, ամբողջությամբ պաշտպանված: Պարզ, արագ և արդյունավետ մեխանիկական կողպեք՝ ցանկացած բալոնի գլխիկի առանց ջանքերի տեղակայման համար:
Էլեկտրոնային և էլեկտրական բաղադրիչներ, որոնք փոխկապակցված են արագ խրոցակներով: Էլեկտրոնիկա ամբողջությամբ պաշտպանված է միայնակ կախովի հարվածներից պաշտպանված պահարանով: Էլեկտրոնիկա, որը մշակվել և արտադրվել է NEWEN ®-ի կողմից:
Մեղրախորիսխ դիզայնի հաստոցների վերին ձևերը մեքենային տալիս են կայունություն, երկարակեցություն և ճշգրտություն:

ԿԱՐԵԼԱՎՎԱԾ ԷՐԳՈՆՈՄԻԿԱ

SGC200M, palletizable™, 360° կրկնակի անկյունով ձեռքով շրջվող սեղմիչ: Թույլ է տալիս բալոնների գլխիկների մեծ մասի արագ դիրքավորումը՝ անկախ փականների ուղղորդող անկյուններից: Նաև թույլ է տալիս պարզապես բարձրացնել բալոնների գլուխները ցանկացած ցանկալի մակարդակի և դրանք շրջել տարբեր աշխատանքների համար: Այս արտոնագրված համակարգը արագ է, ունիվերսալ, շատ կոշտ, օգտագործողի համար հարմար և որևէ ճնշում չի գործադրում բալոնների գլխի վրա՝ իր անկախ ծնոտների և գնդաձև կռվան համակարգի շնորհիվ:
Ներկառուցված ցածր լարման բազմակետ կայծակ (LED) - սառը լույս: Աշխատանքային տարածքը հատկապես լավ լուսավորված է, ավարտված աշխատանքների վերահսկումը բարելավվում է և, հետևաբար, օպերատորի հոգնածությունը նվազում է:
Վերջին սերնդի 15 դյույմ առանց օդափոխիչի արդյունաբերական համակարգիչ՝ IP65, ներկառուցված հարթ սենսորային էկրանով: Օգտագործողի համար հարմար և ինտուիտիվ երկխոսություն մեքենայի և օպերատորի միջև: Անսահմանափակ հիշողության հզորություն:
Կառավարման վահանակ՝ տեղադրված կոճակներով, որոնք պաշտպանված են փոխարինելի լեքսանով և բազմաֆունկցիոնալ էլեկտրոնային անիվով: Ճշգրտություն. Հուսալիություն
Սթրեսից ազատված եռակցված շրջանակ՝ պատված արդյունաբերական խեժով, դիմացկուն ցանկացած քիմիական նյութի նկատմամբ (Բարձր հաճախականության կայունացում եռակցման ժամանակ):

NEWEN® CONTOUR CS™. 2-առանցքային մեկ կետով CNC փականի նստատեղ և ուղեցույց մեքենա:

NEWEN FIXED-TURNING® MACHINING PROCESS (ԱՐՏՈՆՎԱԾ)

X-առանցք, մեքենայի գլխի ճանապարհորդություն, գլխի երկայնական ճանապարհորդություն (ուղեցույցից դեպի ուղեցույց հեռավորությունը - X)	1240 մմ (48,82 դյույմ)
Y-Axis, մեքենայի գլխի ճանապարհորդություն	70 մմ (2,75 դյույմ)
Y'- առանցք, մեքենաների զուգահեռներ, գծային ուղիների վրա տեղադրված	200 մմ (7,87”)
Z-առանցք, մեքենայի գլխի շարժ (ուղղահայաց), տեղադրված գծային ուղիների վրա	250 մմ (9,84”)
Z'-Axis, spindle sheath շրջագայություն (միայն մշակման նպատակներով)	80 մմ (3,15”)
X-Axis, վագոնի ճանապարհորդություն, ավտոմատ փոխադրում	11 մմ (0,43”)
տեղաշարժի շառավիղը 22 մմ տրամագծով (օրինակ՝ եթե գործիքը տեղադրված է 20 մմ տրամագծով, առանց վերատեղադրման մաքսիմում հաստոցը 42 մմ)	13.5 մմ-100 մմ (0,53” - 3,94”)
ՄԵՔԵՆԱՇՄԱՆԱԿԱՆ ԿԱՐՈՂՈՒԹՅՈՒՆՆԵՐ
Փականի ուղեցույցի վերամշակման հզորությունը	65 մմ (2,56”)
Հնարավոր պրոֆիլներ	անսահմանափակ
Նյութ, որը պետք է մշակվի	Ցանկացած նյութ՝ ալյումինից մինչև կոփված պողպատներ
Spindle ռոտացիայի արագությունը	300-2500 ռ/րոպ
Spindle շարժիչ	1,5 ձիաուժ
Spindle, Feed and Carriage շարժիչներ	Servo Motors
Հիդրավլիկ միավոր	200 բար (2,900 psi)
ԱՀ	15'' Արդյունաբերական տեսակ սենսորային էկրանով
Միացումներ	RS232 - Ethernet
Centronics	USB
Օպերացիոն համակարգ	Windows 10
Էլեկտրոնային կախովի պահարան՝ փոխարինելի ֆիլտրով
Ներկառուցված ցածր լարման բազմակետ լուսավորություն (LED)
Էլեկտրոնային խորության չափիչ LVDT
Թվային հսկողություն	NEWEN®
Ծրագրային ապահովում	NEWEN®
ԲԼՈՆԻ ԳԼԽԻ ՉԱՓԵՐԸ
Առավելագույն բարձրություն (առանց օդաչուի հեռացման)	315 մմ (12,40”)
Առավելագույն երկարությունը	անսահմանափակ
Առավելագույն լայնությունը	Մոտ. 450 մմ (17,72”)
ՄԵՔԵՆԱՅԻ ՉԱՓԵՐԸ
Մեքենայի առավելագույն բարձրությունը	2205 մմ (86,81”)
Մեքենայի առավելագույն լայնությունը	1923 մմ (75,71”)
Մեքենայի առավելագույն խորությունը	1420 մմ (55,94”)
Մեքենայի զուտ քաշը	1200 կգ
Մեքենայի համախառն քաշը	1430 կգ
Լարման	220V Միաֆազ, 50-60 Հց
Օդի ճնշում	Մինի 6 բար, 90 Psi
Փաթեթավորման ՉԱՓԵՐԸ
Բարձրություն	2145 մմ
Խորություն	1264 մմ
Երկարություն	1948 մմ

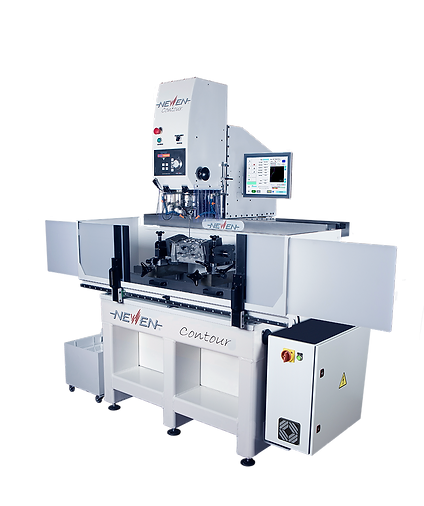

CONTOUR-CS™ փականի նստատեղի ձանձրալի մեքենա CNC Լրացուցիչ հարմարավետություն! NEWEN® CONTOUR™. 2-Axis Single Point փականի նստատեղի ֆրեզերային մեքենա CNC.
NEWEN FIXED-TURNING® MACHINING PROCESS (ԱՐՏՈՆՎԱԾ)
- Max X-Axis Trave	1240 մմ (48,82 դյույմ)
- Max Y-Axis Travel	70 մմ (2,75 դյույմ)
- Max Z-Axis Travel	250 մմ (9,84”)
ԲԼՈՆԻ ԳԼԽԻ ՉԱՓԵՐԸ
- Առավելագույն բարձրություն (առանց օդաչուի հեռացման)	315 մմ (12,40”)
- Առավելագույն երկարությունը	անսահմանափակ
- Առավելագույն լայնությունը	Մոտ. 450 մմ (17,72”)

փականի նստատեղի ձանձրալի մեքենա CNC
