အဘယ်ကြောင့် roundness ကိုတိုင်းတာ။

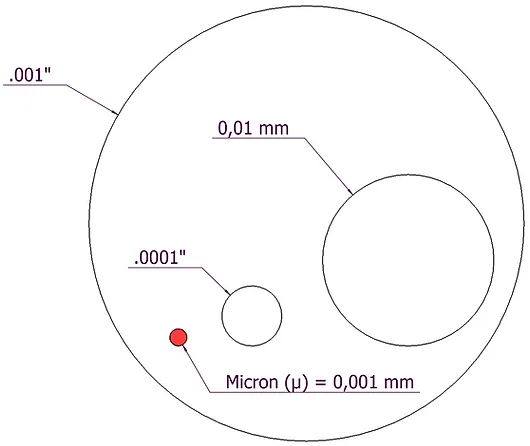

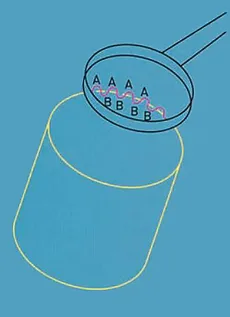

အစိတ်အပိုင်းကို ဗာနီယာ သို့မဟုတ် မိုက်ခရိုမီတာဖြင့် တိုင်းတာသောအခါတွင် အဝိုင်းပုံသဏ္ဍာန်ရှိပြီး မျက်လုံးအဝိုင်းပုံပေါ်နိုင်သည်၊ သို့သော် ၎င်းသည် အဝိုင်းရှိပါသလား။ lobing သည် လုပ်ငန်းဆောင်တာအပေါ် သက်ရောက်မှုရှိနိုင်သည်ကို ရှင်းပါသည်။ 'A' တွင် Lobes သည် ဝန်ကို သယ်ဆောင်မည်ဖြစ်ပြီး ချောဆီရုပ်ရှင်သည် 'B' တွင် အကောင်းဆုံးဖြစ်လိမ့်မည်။

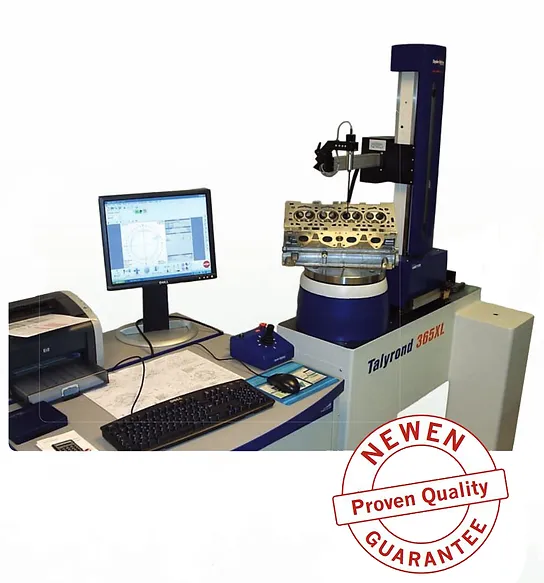

အဝိုင်းကို ဘယ်လိုတိုင်းတာမလဲ။

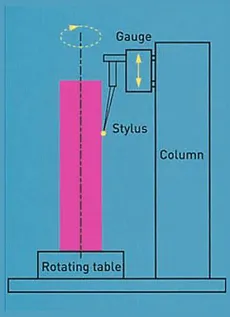

အဝိုင်းအဝိုင်းကို တိုင်းတာရန်အတွက် အချင်းဝက်ပြောင်းလဲမှုကို တိုင်းတာနိုင်သော စွမ်းရည်နှင့်အတူ လှည့်ခြင်း လိုအပ်ပါသည်။ စမ်းသပ်ဆဲ အစိတ်အပိုင်း၏ ပရိုဖိုင်ကို စက်ဝိုင်းဒက်တမ်နှင့် နှိုင်းယှဉ်ခြင်းဖြင့် ၎င်းကို အကောင်းဆုံး ရရှိနိုင်သည်။ အစိတ်အပိုင်းအား စက်ဝိုင်းပတ်ထားသော datum ကိုထောက်ပံ့ပေးသည့် အလွန်တိကျသော spindle ပေါ်တွင် လှည့်ပတ်ထားသည်။ အစိတ်အပိုင်း၏ ဝင်ရိုးသည် အများအားဖြင့် ဗဟိုနှင့် အဆင့်ဇယားကို အသုံးပြု၍ ဗိုင်းလိပ်တံ၏ ဝင်ရိုးနှင့် ချိန်ညှိထားသည်။ ထို့နောက် ဗိုင်းလိပ်တံဝင်ရိုးနှင့်စပ်လျဉ်း၍ အစိတ်အပိုင်း၏ အဖြာဖြာပြောင်းလဲမှုများကို တိုင်းတာရန်အတွက် transducer ကိုအသုံးပြုသည်။
အကြောင်းရင်း?

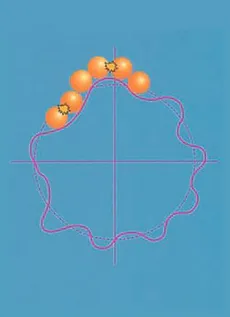

ဤနေရာတွင် ပြသထားသော အသီးအနှံသည် အမှန်တကယ် စက်ဝိုင်းမဟုတ်သော ပြိုင်ပွဲတစ်ခု ဖြစ်နိုင်သည်။ ၎င်းသည် အချိန်တိုအတွင်း လုပ်ဆောင်နိုင်သော်လည်း ဤ bearing race ပတ်၀န်းကျင်ရှိ တုန်ခါမှုများ စတင်ဖြစ်ပေါ်လာမည်ဖြစ်သည်။ ၎င်းသည် အရွယ်မတိုင်မီ ဝတ်ဆင်ခြင်းကို ဖြစ်ပေါ်စေပြီး ပြိုင်ပွဲကို ရည်ရွယ်ထားသည်ထက် စွမ်းဆောင်ရည် လျော့နည်းစေသည်။
ရလဒ်များ ?
ဤနေရာတွင် ပြသထားသော အသီးအနှံသည် အမှန်တကယ် စက်ဝိုင်းမဟုတ်သော ပြိုင်ပွဲတစ်ခု ဖြစ်နိုင်သည်။ ၎င်းသည် အချိန်တိုအတွင်း လုပ်ဆောင်နိုင်သော်လည်း ဤ bearing race ပတ်၀န်းကျင်ရှိ တုန်ခါမှုများ စတင်ဖြစ်ပေါ်လာမည်ဖြစ်သည်။ ၎င်းသည် အရွယ်မတိုင်မီ ဝတ်ဆင်ခြင်းကို ဖြစ်ပေါ်စေပြီး ပြိုင်ပွဲကို ရည်ရွယ်ထားသည်ထက် စွမ်းဆောင်ရည် လျော့နည်းစေသည်။

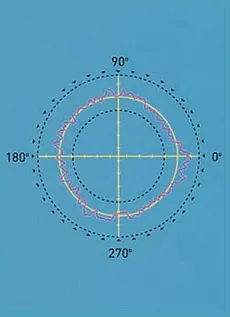

ပိုလာပရိုဖိုင် သို့မဟုတ် ဂရပ်အဖြစ် gauge မှ အဝိုင်းပုံအထွက်ကို ကိုယ်စားပြုရန် အဆင်ပြေသည်။ ဤရုပ်ပုံကိုယ်စားပြုပုံကို အကဲဖြတ်ခြင်းသည် ပုဂ္ဂလဒိဋ္ဌိဖြစ်ပြီး အချိန်ကုန်နိုင်သောကြောင့် ကျွန်ုပ်တို့အား တိကျပြီး ထပ်ခါတလဲလဲ အဖြေများပေးနိုင်ရန် အချက်အလက်များကို စီမံဆောင်ရွက်ပေးသည့် နည်းလမ်းအချို့ လိုအပ်ပါသည်။ ကျွန်ုပ်တို့သည် စစ်မှန်သော စက်ဝိုင်းမှ ထွက်ခွာမှုများကို အကဲဖြတ်ရန် ကြိုးစားနေပြီး တိုင်းတာရမည့် ကိုးကားချက်တစ်ခု လိုအပ်သည်နှင့်အမျှ ကျွန်ုပ်တို့၏ ပရိုဖိုင်နှင့် ရည်ညွှန်းစက်ဝိုင်းတစ်ခုကို အံဝင်ခွင်ကျဖြစ်အောင် ကြိုးစားပြီး ကျွန်ုပ်တို့၏ တွက်ချက်မှုများအားလုံးကို ၎င်းနှင့် ဆက်စပ်နေပါသည်။

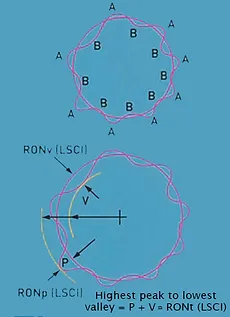

အနိမ့်ဆုံးစတုရန်းရည်ညွှန်းစက်ဝိုင်း (LSCI)
မျဉ်း သို့မဟုတ် ကိန်းဂဏန်းသည် ထိုမျဉ်းကြောင်း သို့မဟုတ် ကိန်းဂဏန်းမှ ဒေတာထွက်ခွာမှု၏ နှစ်ထပ်ကိန်းများ အနည်းဆုံးဖြစ်သည်ဟူသော မည်သည့်ဒေတာအတွက်မဆို တပ်ဆင်ထားသည်။ ၎င်းသည် ပရိုဖိုင်ကို အနိမ့်ဆုံး ဧရိယာများအဖြစ် ပိုင်းခြားပေးသည့် မျဉ်းလည်းဖြစ်သည်။
LSCI သည် အသုံးအများဆုံး အကိုးအကားစက်ဝိုင်းဖြစ်သည်။ ထို့နောက် LSCI မှ ပရိုဖိုင်၏ အများဆုံးထွက်ခွာမှု၏ သတ်မှတ်ချက်များ၌ အဝိုင်းပြင်ပရှိမှုကို ဖော်ပြသည်။ ဆိုလိုသည်မှာ အမြင့်ဆုံးတောင်ထွတ်မှ အနိမ့်ဆုံးချိုင့်။

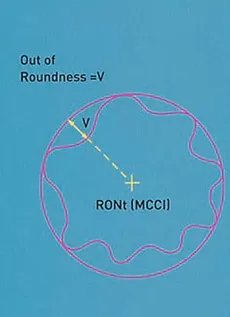

အနည်းဆုံး Circumscribed Circle (MCCI)

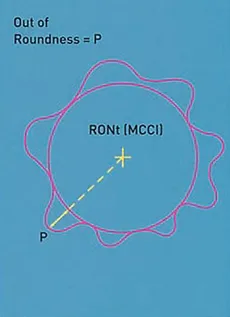

ပရိုဖိုင်ဒေတာကို ဖုံးအုပ်ပေးမည့် အနည်းဆုံး အချင်းဝက်၏ စက်ဝိုင်းအဖြစ် သတ်မှတ်သည်။ ထို့နောက် ဤစက်ဝိုင်းမှ ပရိုဖိုင်၏ အများဆုံးထွက်ခွါခြင်း (သို့မဟုတ် ချိုင့်ဝှမ်း) အဖြစ် အဝိုင်းပြင်ပအဝိုင်းကို ပေးသည်။ တစ်ခါတစ်ရံ Ring Gauge Reference Circle ဟုခေါ်သည်။
= အသွင်အပြင် (ECC)*
၎င်းသည် အချို့သော datum အမှတ်နှင့် ဆက်စပ်သော ပရိုဖိုင်တစ်ခု၏ အလယ်ဗဟို၏ အနေအထားကို ဖော်ပြရန် အသုံးပြုသည့် ဝေါဟာရဖြစ်သည်။ ၎င်းသည် ပြင်းအားနှင့် ဦးတည်ချက်ရှိသော vector quantity တစ်ခုဖြစ်သည်။ eccentricity ၏ပြင်းအားကို profile centre နှင့် datum point အကြားအကွာအဝေးအဖြစ် ရိုးရိုးရှင်းရှင်းဖော်ပြသည်။ ဦးတည်ချက်ကို datum အမှတ်မှ ထောင့်အဖြစ် ဖော်ပြသည်။
= ဗဟိုပြုမှု (CONC)*
၎င်းသည် eccentricity နှင့် ဆင်တူသော်လည်း အတိုင်းအတာတစ်ခုသာရှိပြီး ဦးတည်ရာမရှိပေ။ ဒက်တမ်ပွိုင့်အကြောင်း လှည့်သောအခါ ပရိုဖိုင်ဗဟိုမှ ဖော်ပြထားသော စက်ဝိုင်း၏ အချင်းကို စုစည်းမှုအဖြစ် သတ်မှတ်သည်။ ဗဟိုချုပ်ကိုင်မှုတန်ဖိုးသည် eccentricity ၏ပြင်းအား၏နှစ်ဆဖြစ်သည်ကိုတွေ့မြင်နိုင်သည်။
= ရှုံးပွဲ (Runout)*
တစ်ခါတစ်ရံတွင် TIR (Total Indicated Reading) ဟုရည်ညွှန်းသည်။ Runout ကို datum point တွင် ဗဟိုပြုထားသော အလယ်ဗဟိုစက်ဝိုင်းနှစ်ခု၏ အချင်းများ ပိုင်းခြားခြင်းအဖြစ် သတ်မှတ်ပြီး တစ်ခုသည် အနီးဆုံးနှင့် တစ်ထပ်တည်းဖြစ်ပြီး အခြားတစ်ခုသည် ပရိုဖိုင်ပေါ်ရှိ အဝေးဆုံးအမှတ်နှင့် တိုက်ဆိုင်နေပါသည်။
= စုစုပေါင်း Runout (စုစုပေါင်း Runout)*
Total Runout ကို datum ဝင်ရိုးတစ်ခုနှင့် ပူးတွဲဝင်ရိုးရှိပြီး တိုင်းတာထားသော မျက်နှာပြင်ကို လုံးလုံးလျားလျား ဖုံးအုပ်ထားသည့် co-axial ဆလင်ဒါနှစ်ခု၏ အနိမ့်ဆုံး အစွန်းပိုင်းပိုင်းခြားမှုအဖြစ် သတ်မှတ်သည်။
= Flatness (FLTt)*
ရည်ညွှန်းလေယာဉ်ကို တပ်ဆင်ထားပြီး ထိုလေယာဉ်မှ ထွက်ခွာသည့် ချိုင့်ဝှမ်းသို့ အထွတ်အထိပ်သို့ ချောမွေ့မှုအဖြစ် တွက်ချက်သည်။ LS သို့မဟုတ် MZ n ကိုသုံးနိုင်သည်။
= လေးထောင့်ပုံ (SQR)*
ဝင်ရိုးတစ်ခုကို သတ်မှတ်လိုက်ခြင်းဖြင့်၊ စတုရန်းအတိုင်းအတာတန်ဖိုးသည် ရည်ညွှန်းဝင်ရိုးမှ ပုံမှန်အပြိုင်လေယာဉ်နှစ်စင်း၏ အနိမ့်ဆုံး axial ခွဲထုတ်ခြင်းဖြစ်ပြီး ရည်ညွှန်းလေယာဉ်ကို လုံးဝထည့်သွင်းထားသည်။ LS သို့မဟုတ် MZ တစ်ခုခုကို အသုံးပြုနိုင်သည်။

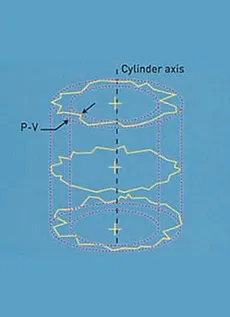

= ဆလင်ဒရစ် (CYLt)*
ဆလင်ဒါ 2 ခု၏ အနိမ့်ဆုံး အစွန်းပိုင်း ပိုင်းခြားခြင်း ၊ တိုင်းတာထားသော ဒေတာကို လုံးဝ ဖုံးအုပ်ထားသည့် တပ်ဆင်ထားသော ရည်ညွှန်းဝင်ရိုး နှင့် ပေါင်းစပ်ထားသော အချင်းများ။ LS၊ MZ၊ MC သို့မဟုတ် Ml ဆလင်ဒါများကို အသုံးပြုနိုင်သည်။
= Coaxiality (Coax ISO)*
datum ဝင်ရိုးနှင့် coaxial ဖြစ်သော ဆလင်ဒါ၏ အချင်းသည် coaxiality အကဲဖြတ်ရန်အတွက် ရည်ညွှန်းထားသော ဆလင်ဒါ၏ဝင်ရိုးကို ဖုံးအုပ်ထားမည်ဖြစ်သည်။
= Coaxiality (Coax DIN)*
datum ဝင်ရိုးနှင့် coaxial ဖြစ်သော ဆလင်ဒါ၏ အချင်းသည် coaxiality အကဲဖြတ်မှုအတွက် ရည်ညွှန်းတွက်ချက်ထားသည့် လေယာဉ်များ၏ centoids (LS စင်တာများ) ကို ဝိုင်းရံထားမည်ဖြစ်သည်။
"trio" valve guide၊ valve seat နှင့် valve ၏လုပ်ဆောင်ချက်သည် အင်ဂျင်၏ gaseous flux ၏ ပြီးပြည့်စုံသော၊ အဆုံးမရှိ အသစ်ပြန်လည်ပြီး ယုံကြည်စိတ်ချရသော လေ-တင်းကျပ်မှုကို ဖန်တီးရန်ဖြစ်သည်။
မျက်နှာပြင်နှစ်ခုကြားရှိ သတ္တုအဆက်အသွယ်သည် အဆို့ရှင်ပေါင်း သန်းရာနှင့်ချီ ဆက်တိုက်အဖွင့်အပိတ်လုပ်ပြီးနောက် ယုံကြည်စိတ်ချရသော လေလုံသောလမ်းကြောင်းတစ်ခုအဖြစ် ဖွဲ့စည်းရပါမည်။
ထိတွေ့နေသောမျက်နှာပြင်နှစ်ခုဖြစ်သည့်အဆို့ရှင်၏ထိုင်ခုံမျက်နှာပြင်နှင့်အဆို့ရှင်ကိုယ်တိုင်၏မျက်နှာပြင်သည်ဆင်တူသောအရည်အသွေးများရှိရမည်ဖြစ်ပြီးပြီးပြည့်စုံမှုနှင့်နီးစပ်ရမည်ဖြစ်သည်။
အထက်ဖော်ပြပါ မျက်နှာပြင်များ၏ ပုံသဏ္ဍာန်များသည် လုံးဝတူညီပြီး လုံးလုံးလျားလျား လိုက်ဖက်ညီနေရပါမည်။
ဤလုပ်ဆောင်ချက်ကို ဖြည့်ဆည်းရန် တစ်ခုတည်းသော ပုံသဏ္ဍာန်သည် တိကျမှုနှင့် ထပ်ခါတလဲလဲ ပုံစံဖြင့် ရရှိနိုင်သည့် တစ်ခုတည်းသော ပုံသဏ္ဍာန်မှာ စက်ဝိုင်းဖြစ်သည်။
အခြားသော ကန့်သတ်ချက်များ နှင့် ဆက်စပ်နေသည် ၊ ဆိုလိုသည်မှာ valve seat နှင့် valve ကိုယ်တိုင် ဖွဲ့စည်းထားသော စက်ဝိုင်းများ၏ ပုံသဏ္ဍာန် တိကျမှုသည် ပင်မဖြစ်ပြီး sine qua none condition သည် valve နှင့် valve အကြား ကောင်းသော air-tightness သို့ ပြောင်းလဲသွားသည် ။ ထိုင်ခုံ။
စက်ဝိုင်းပုံ၊ ဆလင်ဒါပုံ၊ မျက်နှာပြင်အချောထည်၊ ထောင့်များအားလုံးသည် ပိုမိုတင်းကျပ်ပြီး တင်းကျပ်သောသည်းခံမှုများတွင် သက်ရောက်ပါသည်။
Valve လမ်းညွှန်

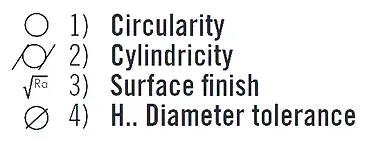

အဆို့ရှင်လမ်းညွှန်သည် အဆို့ရှင်ထိုင်ခုံ၏ ပြုပြင်စက်လည်ပတ်မှု အနေအထား၊ အဆို့ရှင်ထိုင်ခုံ၏ ညီညွတ်မှု (စုစည်းမှု) ၏ အစိတ်အပိုင်းကို ထိန်းချုပ်ခြင်းနှင့် ၎င်း၏ လှုပ်ရှားမှုများတွင် အဆို့ရှင်ကို လမ်းညွှန်ပေးသည့် အဆို့ရှင်၏ တည်နေရာကို မူတည်သည့် ရည်ညွှန်းချက်ဖြစ်သည်။ valve guide ၏ အရည်အသွေးကို အဓိကအားဖြင့် ဘောင် 4 ခုဖြင့် သတ်မှတ်သည်-

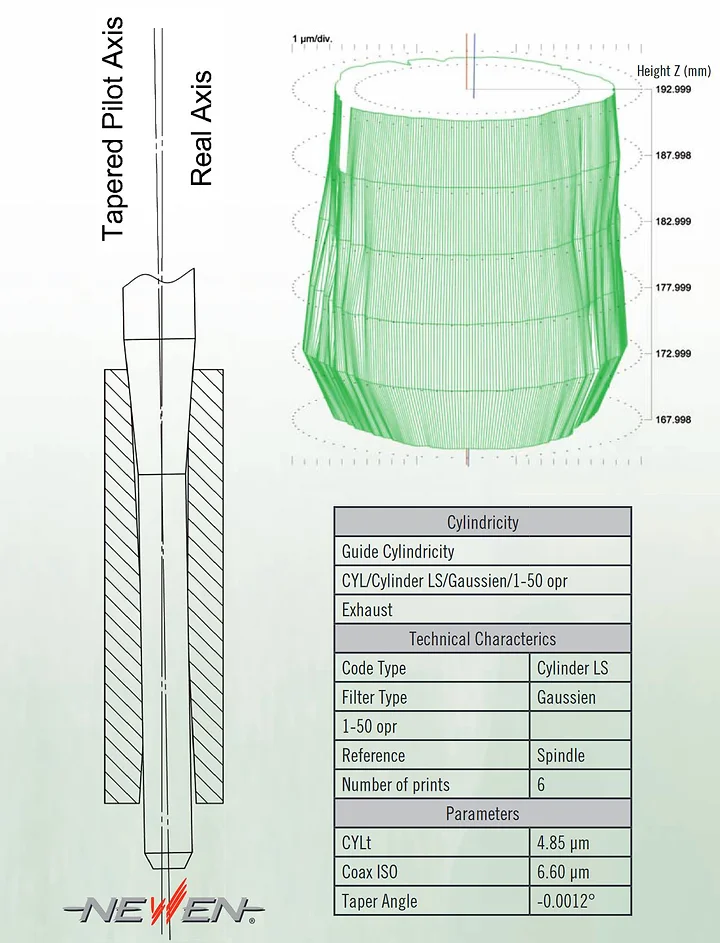

အဆို့ရှင်၏ ပြီးပြည့်စုံသော လမ်းညွှန်မှုသေချာစေရန်၊ အချင်းပေါ်ရှိ cylindricity နှင့် tolerance တို့သည် အရေးကြီးပါသည်။ ကောင်းမွန်သော ဂျီဩမေတြီအရည်အသွေးများသည် အဆို့ရှင်လမ်းညွှန်အား အဆို့ရှင်အား တာရှည်သက်တမ်းတစ်လျှောက် တိကျစွာနေရာချနိုင်စေမည်ဖြစ်သည်။
အဆို့ရှင်၏လမ်းညွှန်မှုတွင် အရေးကြီးသောချို့ယွင်းချက်တစ်ခု၊ အဆို့ရှင်လမ်းညွှန်၏ ညံ့ဖျင်းသောစက်ဖြင့် ပြုပြင်ခြင်း-သည်းခံမှုအပြင်ဘက်တွင် အဆို့ရှင်ထိုင်ခုံ၏ အရွယ်မတိုင်မီ ပုံပျက်ခြင်းနှင့် ဟောင်းနွမ်းခြင်းနှင့် အင်ဂျင်အထွက်နှုန်း မြန်ဆန်ခြင်းတို့ကို ဖြစ်ပေါ်စေသည်။

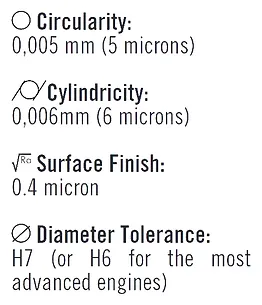

လက်ရှိအင်ဂျင်များအတွက် OEMs မှလိုအပ်သော ခံနိုင်ရည်များမှာ-
အထက်ဖော်ပြပါ သည်းခံနိုင်မှုများသည် စီးရီးထုတ်လုပ်သူကြီးများ၏ လေးစားမှုရရှိရန်ခက်ခဲပြီး ပြုပြင်သည့်အခါ အာမခံချက်ပေးရန် ပို၍ရှုပ်ထွေးပါသည်။ ဤအရည်အသွေးအဆင့်များကို မလိုက်နာပါက valve ထိုင်ခုံများကို ပြုပြင်ရာတွင် ပိုမိုသိမ်မွေ့စေသည်။
Valve Seats နှင့် Valve များ
ထိတွေ့ရမယ့် မျက်နှာပြင်တွေရဲ့ တိကျမှုရဲ့ အရေးပါမှုနဲ့ သူတို့ရဲ့ ဖြည့်စွက်မှုတို့ကြောင့် ပြီးပြည့်စုံတဲ့ လေ၀င်လေထွက်ကောင်းမှုကို သေချာစေမယ့်၊ OEM တွေဟာ ထိုင်ခုံ tapers တွေရဲ့ ပုံသဏ္ဍာန်ကို ခံနိုင်ရည်အား တင်းကျပ်စေမှာ ဖြစ်ပါတယ်။

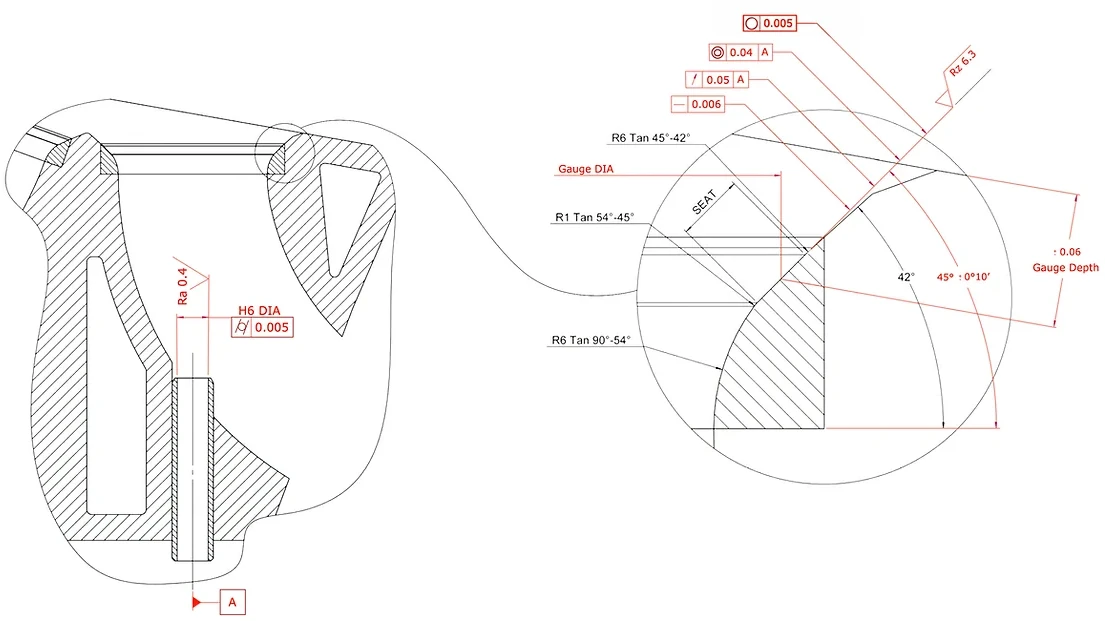

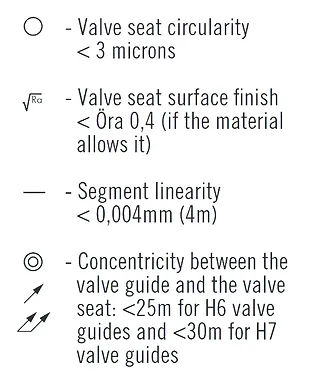

ထိုင်ခုံထောင့်အပိုင်း၏ မျဉ်းဖြောင့်မှုနှင့် ၎င်း၏ စက်ဝိုင်းပုံအား မိုက်ခရွန်အနည်းငယ်ထက် မကျော်လွန်သော တန်ဖိုးကွဲလွဲမှုများကို သည်းခံနိုင်သည် (< 10 မိုက်ခရို)။ အဆို့ရှင်ထိုင်ခုံ၏ မျက်နှာပြင်အချောသတ်ခြင်းကို သတ်မှတ်သည့် Ra နှင့် Rz တန်ဖိုးများသည် အလွန်တင်းကျပ်ပြီး ထိုင်ခုံ၏ အသေးငယ်ဆုံးသော အသံထွက်အမှတ်အသား သို့မဟုတ် သည်းမခံနိုင်သော ထိုင်ခုံကို ထုတ်ပေးပါသည်။
valve guide ၏ဝင်ရိုးနှင့် valve seat ၏ဝင်ရိုးကြားရှိ concentricity၊ runout သို့မဟုတ် double runout ၏ အယူအဆအပေါ် သက်ရောက်သော သည်းခံနိုင်မှုများသည် အလွန်အရေးကြီးသော်လည်း အာမခံရန်အတော်လေးလွယ်ကူသော တန်ဖိုးများအတွင်းတွင် ရှိနေပါသည်။
ယေဘူယျအားဖြင့် 0.05mm (.002") ၏ အစီအစဥ်အရ concentricity defect/runout ကို လက်ခံနိုင်သည်ဟု ယူဆပါသည်။ ဤသည်းခံနိုင်ရည်တန်ဖိုးများအားလုံးသည် “Cpk” ဟုခေါ်သော ဖော်ကိန်းကို အသုံးပြုခြင်းဖြင့် ကုမ္ပဏီများအတွက် သက်ဆိုင်သည့် စည်းမျဉ်းများထဲမှ ထုတ်ပြန်ထားသော ISO/TS16949 နှင့် အရည်အသွေးကောင်းမွန်သော လိုက်လျောညီထွေရှိမှုကို အာမခံနိုင်သော စက်များကို အသုံးပြုခြင်းဖြင့် သိသိသာသာ သည်းခံနိုင်မှုတန်ဖိုးများကို လျှော့ချပေးပါသည်။
အရည်အသွေးအာမခံချက်ရှိရန် ရည်ရွယ်ထားသော ဤချဉ်းကပ်နည်းသည် စွမ်းဆောင်ရည်ပို၍ အမြဲပို၍ စွမ်းဆောင်နိုင်သော ကိန်းဂဏာန်းစနစ်များကို အသုံးပြုခြင်းကြောင့် လူသားအမှားအယွင်းများကို တတ်နိုင်သမျှ ရှောင်ရှားနိုင်သောကြောင့် ဖြစ်နိုင်ချေရှိသည်။
NEWEN FIXED-TURNING® သည် တစ်မူထူးခြားသော စွမ်းဆောင်ရည်မြင့်မားသော ဂဏန်းထိန်းချုပ်မှုဖြင့် စမ်းသပ်လုပ်ဆောင်ပြီး စွမ်းဆောင်ရည်မြင့် စက်ပိုင်းဆိုင်ရာနိယာမ၏ ယုတ္တိဗေဒအရ ထွက်ပေါ်လာပါသည်။
FIXED-TURNING® သည် ပံ့ပိုးပေးပြီး အာမခံသည်-
ဤအရည်အသွေးသည် ယနေ့ခေတ်တွင် အမြင့်ဆုံးဖြစ်ပြီး အငယ်ဆုံးအင်ဂျင်ပြန်လည်တည်ဆောက်သူမှ NEWEN FIXED-TURNING® ကိုအသုံးပြု၍ စက်ပြုပြင်သည့် အဆို့ရှင်ထိုင်ခုံများကို လူတိုင်းအသုံးပြုနိုင်ပါသည်။
နောက်ဆုံးအနေဖြင့်၊ NEWEN FIXED-TURNING® သည် တစ်ဦး၏အမြတ်အစွန်းများကို ထိန်းချုပ်စဉ်တွင် အပြင်းထန်ဆုံး Cpk ကို ထည့်သွင်းစဉ်းစားနိုင်စေမည့် ယုံကြည်စိတ်ချရပြီး တသမတ်တည်းဖြစ်သော ထုတ်လုပ်မှုနည်းလမ်းတစ်ခုဖြစ်သည်။
