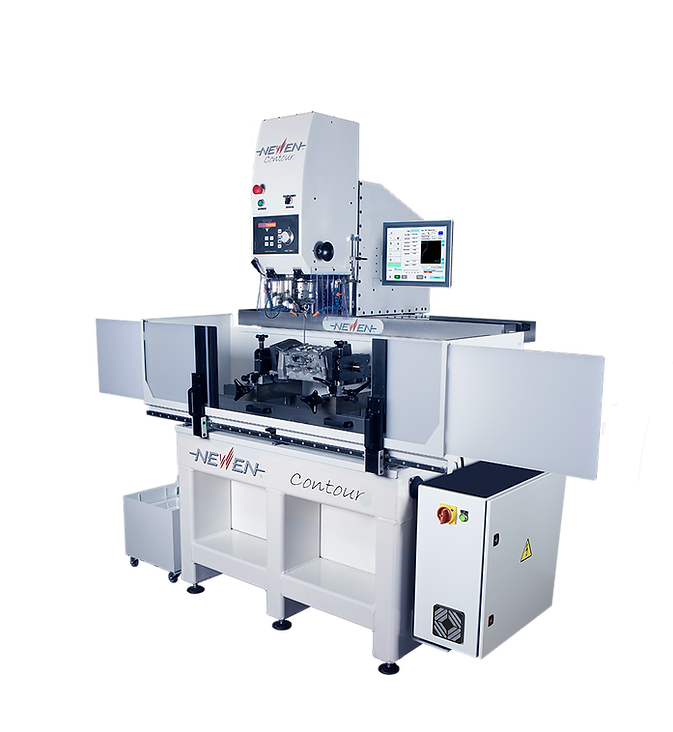

CONTOUR-CS™

mašina za bušenje sjedišta ventila CNC

Dodatna udobnost!
NEWEN® CONTOUR™ :
2-osna glodalica sa sjedištem ventila sa jednom tačkom CNC.

NEWEN FIXED-TURNING® PROCES OBRADE (PATENTIRAN)
- Max X-Axis Trave 1240 mm (48,82”)
- Maksimalno kretanje po Y osi 70 mm (2,75”)
- Maksimalno kretanje po Z-osi 250 mm (9,84”)

DIMENZIJE GLAVE CILINDRA
- Maksimalna visina
(bez pilota koji uklanja)		 315 mm (12,40”)
- Maksimalna dužina neograničeno
- Maksimalna širina Pribl. 450 mm (17,72”)
ISTAKNUTITehničke karakteristike
ISTAKNUTI

FIXED-TURNING® ZA NAJVEĆI KVALITET
  • numerički upravljane osovine koje pokreću satelitski valjkasti vijci i servo motori najnovije generacije. Preciznost kretanja alata interpolacijom mjeri se u hiljaditim dijelovima mm.
  • Z-osa (250 mm / 9,84'') postavljena na linearne puteve dozvoljavajući bilo koji položaj glave cilindra dok garantuje sistematsko balansiranje vretena. Povećan radni kapacitet i povećana preciznost obrade. NEWEN® ekskluziva.
  • NEWEN FIXED-TURNING® obradna glava sa patentiranom kinematikom bez trenja, bez zupčanika i bez održavanja, sposobna za obradu s najvišim stepenom preciznosti, iz godine u godinu. Pilot je centriran i držan originalnim i posebno efikasnim sistemom za prignječenje.


FT02
FT01 Plan detravail


PRECIZNOST U SVAKOJ KOMPONENTI I DETALJU
  • Vreteno je ugrađeno u glavu mašine koja se kreće po x,y osi zahvaljujući vazdušnom jastuku. Automatsko centriranje sa programibilnom temporizacijom. Automatsko ponovno centriranje vretena sa pneumatskim dizalicama
  • Obradno vreteno postavljeno na specijalni ležaj visoke preciznosti, doživotno podmazan. Snažan prijenos preko strojno obrađenog visokopreciznog spiralnog zupčanika.
  • Strojne paralele postavljene na linearne staze, doživotno podmazane, potpuno zaštićene. Jednostavna, brza i efikasna mehanička brava koja osigurava pozicioniranje bilo koje glave cilindra bez napora.
  • Elektronske i električne komponente međusobno povezane brzim utikačima. Elektronika potpuno zaštićena sa samostojećim visećim ormarom otpornim na udarce. Elektronika koju je osmislio i proizveo NEWEN®.
  • Čvrsti gornji putevi mašine u obliku saća daju mašini stabilnost, dugovečnost i preciznost.
POBOLJŠANA ERGONOMIJA
  • SGC200M , palletizable™, 360° dvostruki kut za ručno stezanje pri prevrtanju. Omogućava brzo pozicioniranje većine glava cilindra bez obzira na uglove vodilice ventila. Takođe omogućava jednostavno podizanje glava cilindara na bilo koji željeni nivo i njihovo prevrtanje za različite poslove. Ovaj patentirani sistem je brz, univerzalan, vrlo krut, lak za upotrebu i ne opterećuje glave cilindra zahvaljujući svojim nezavisnim čeljustima i sferičnom steznom sistemu.
  • Ugrađena niskonaponska multipoint rasvjeta (LED) - hladno svjetlo. Radno područje je posebno dobro osvijetljeno, poboljšana je kontrola završenog posla, a samim tim i smanjen zamor operatera.
  • Industrijski računar od 15'' bez ventilatora najnovije generacije, IP65, sa ugrađenim ravnim ekranom osetljivim na dodir. Jednostavan i intuitivan dijalog između mašine i rukovaoca. Neograničen kapacitet memorije.
  • Upravljačka ploča opremljena dugmadima, zaštićena izmjenjivim leksanom i multifunkcionalnim elektronskim kotačem. Preciznost. Pouzdanost
  • Zavareni okvir bez naprezanja obložen industrijskom smolom, otporan na bilo koje hemijske agense (stabilizacija visoke frekvencije tokom zavarivanja).

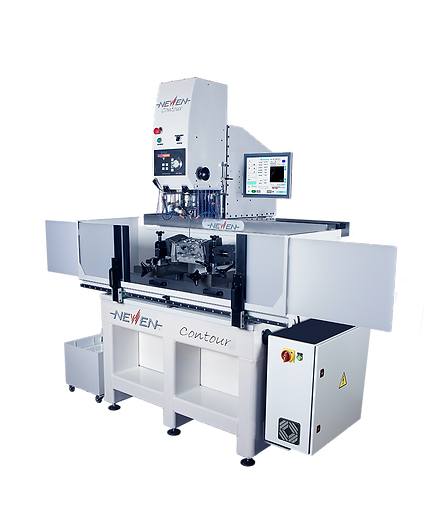

Contour CS

106Copie

Controles
TEHNIČKE KARAKTERISTIKE
NEWEN® CONTOUR CS™ : 2-osna CNC mašina sa sjedištem i vodičem ventila sa jednom tačkom.

NEWEN FIXED-TURNING® PROCES OBRADE (PATENTIRAN)

X-os, hod glave mašine, uzdužni hod glave (udaljenost od vodilice do vodilice - X) 1240 mm (48,82”)
Y-osa, hod glave mašine 70 mm (2,75”)
Y'-osa, mašina se kreće paralelno, montirana na linearne puteve 200 mm (7,87”)
Z-osa, hod glave mašine (vertikalni hod), montiran na linearne pravce 250 mm (9,84”)
Z'-os, hod plašta vretena (samo za potrebe obrade) 80 mm (3,15”)
X-os, hod kočije, automatski nosač 11 mm (0,43”)
radijus pomaka 22 mm u prečniku (npr. ako je set alata prečnika 20 mm, maksimalni prečnik obrade bez držača p držača odlaganja 42 mm)13.5mm-100mm
(0,53” - 3,94”)
KAPACITET OBRADE
Kapacitet razvrtanja vodilice ventila 65 mm (2,56”)
Mogući profili neograničeno
Materijal koji se obrađuje Bilo koji materijal, od aluminijuma do kaljenog čelika
Brzina rotacije vretena 300-2500 o/min
Motor vretena 1.5 HP
Motori vretena, dovoda i nosača Servo motori
Hidraulična jedinica 200 bara (2.900 psi)
PC 15'' industrijskog tipa sa ekranom osetljivim na dodir
Veze RS232 – Ethernet
Centronics USB
Operativni sistem Windows 10
Elektronski viseći ormarić sa izmjenjivim filterom
Ugrađena niskonaponska višetačka rasvjeta (LED)
Elektronski mjerač dubine LVDT
Numerička kontrola NEWEN®
Softver NEWEN®
DIMENZIJE GLAVE CILINDRA
Maksimalna visina (bez pilota koji se uklanja) 315 mm (12,40”)
Maksimalna dužina neograničeno
Maksimalna širina Pribl. 450 mm (17,72”)
DIMENZIJE MAŠINE
Maksimalna visina mašine 2205 mm (86,81”)
Maksimalna širina mašine 1923 mm (75,71”)
Maksimalna dubina mašine 1420 mm (55,94”)
Neto težina mašine 1200 Kg
Bruto težina mašine 1430 Kg
Voltage 220V jednofazni, 50-60 Hz
Pritisak vazduha Mini 6 šipki, 90 Psi
DIMENZIJE PAKOVANJA
Visina 2145 mm
Dubina 1264 mm
Dužina 1948 mm
