CONTOUR™

stroj za bušenje sjedišta ventila CNC

Dodatna udobnost!

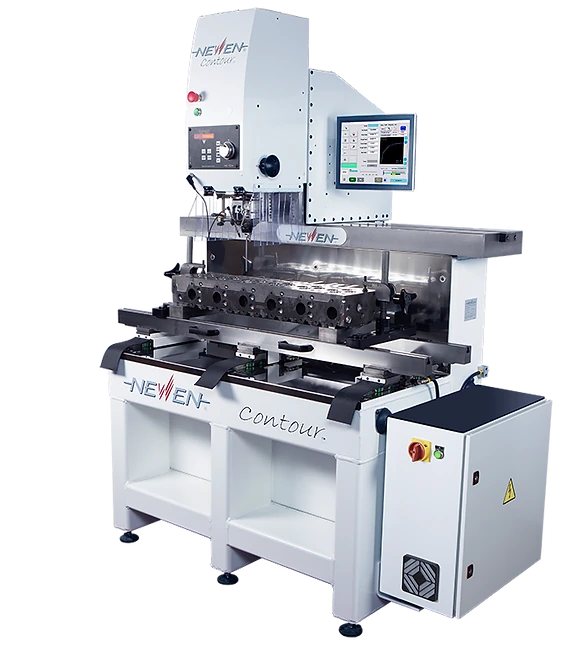

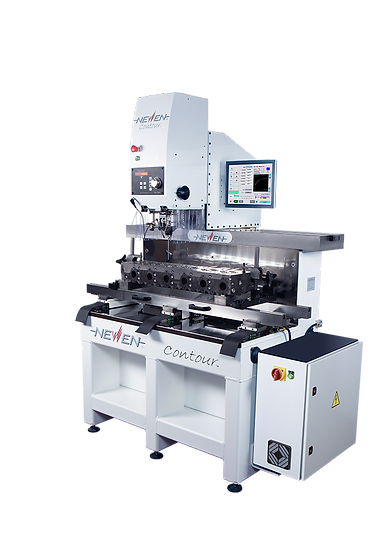

NEWEN® CONTOUR™:
2-osni stroj za glodanje sjedišta ventila s jednom točkom CNC.

NOVI PROCES OBRADE FIXED-TURNING® (PATENTIRAN)
- Maksimalni hod X-osi 1240 mm (48,82”)
- Maksimalni hod po osi Y 70 mm (2,75”)
- Maksimalni hod Z-osi 250 mm (9,84”)

DIMENZIJE GLAVE CILINDRA
- Maksimalna visina
(bez uklanjanja pilota)
315 mm (12,40”)
- Maksimalna duljina neograničen
- Maksimalna širina cca. 450 mm (17,72”)
ISTAKNUTO

FIXED-TURNING® ZA NAJVIŠU KVALITETU
  • numerički upravljane osi koje pokreću satelitski valjkasti vijci i servo motori najnovije generacije. Preciznost alata koji se kreće interpolacijom mjeri se u tisućinkama mm.
  • Z-os (250 mm / 9,84'') postavljena na linearne kanale dopuštajući bilo koji položaj glave cilindra dok jamči sustavno balansiranje vretena. Povećana radna sposobnost i povećana preciznost obrade. NEWEN® ekskluziva.
  • NEWEN FIXED-TURNING® obradna glava s patentiranom kinematikom bez trenja, bez zupčanika i bez održavanja, sposobna za obradu s najvećim stupnjem preciznosti, godinu za godinom. Pilot centriran i držan originalnim i posebno učinkovitim sustavom prignječenja.


FT02
FT01 Plan detravail


PRECIZNOST U SVAKOJ KOMPONENTI I DETALJU
  • Vreteno je ugrađeno u glavu stroja i kreće se po x,y osi zahvaljujući zračnom jastuku. Automatsko centriranje s programabilnom temporizacijom. Automatsko ponovno centriranje vretena pomoću pneumatskih dizalica
  • Vreteno za obradu montirano na posebnom ležaju visoke preciznosti, doživotno podmazano. Snažan prijenos preko strojno obrađenog sklopa spiralno-stožernih zupčanika visoke preciznosti.
  • Paralele stroja montirane na linearne staze, doživotno podmazane, potpuno zaštićene. Jednostavna, brza i učinkovita mehanička brava za pozicioniranje bilo koje glave motora bez napora.
  • Elektroničke i električne komponente međusobno povezane brzim utikačima. Elektronika potpuno zaštićena samostalnim visećim kućištem otpornim na udarce. Elektronika koju je osmislio i proizveo NEWEN ®.
  • Čvrsti gornji dijelovi stroja u obliku saća daju stabilnost, dugovječnost i preciznost stroju.
POBOLJŠANA ERGONOMIJA
  • SGC200M , palletizable™, 360° dvokutna ručna stezna naprava za prevrtanje. Omogućuje brzo pozicioniranje većine glava cilindra bez obzira na kutove vodilice ventila. Također omogućuje jednostavno podizanje glava cilindra na bilo koju željenu razinu i njihovo prevrtanje za različite poslove. Ovaj patentirani sustav je brz, univerzalan, vrlo krut, jednostavan za korištenje i ne opterećuje glave cilindra zahvaljujući svojim nezavisnim čeljustima i sferičnom steznom sustavu.
  • Ugrađena niskonaponska multipoint rasvjeta (LED) - hladno svjetlo. Radni prostor je posebno dobro osvijetljen, poboljšana je kontrola obavljenog posla, a time i smanjen umor operatera.
  • 15'' industrijsko računalo bez ventilatora najnovije generacije, IP65, s ugrađenim ravnim zaslonom osjetljivim na dodir. Jednostavan i intuitivan dijalog između stroja i operatera. Neograničen kapacitet memorije.
  • Upravljačka ploča opremljena tipkama, zaštićena izmjenjivim lexanom i višenamjenskim elektroničkim kotačićem. Preciznost. Pouzdanost
  • Zavareni okvir bez naprezanja obložen industrijskom smolom, otporan na bilo koje kemijsko sredstvo (Stabilizacija visoke frekvencije tijekom zavarivanja).
Contour

106Copies

Controles
TEHNIČKE KARAKTERISTIKE
NEWEN® CONTOUR™: 2-osni CNC jednotočkasti stroj za sjedište i vođenje ventila.

NOVI PROCES OBRADE FIXED-TURNING® (PATENTIRAN)

Os X, hod glave stroja, uzdužni hod glave (udaljenost od vodilice do vodilice - X) 1240 mm (48,82”)
Y-os, hod glave stroja 70 mm (2,75”)
Y'-os, paralelni hod stroja, postavljen na linearne staze 200 mm (7,87”)
Z-os, hod glave stroja (vertikalni hod), postavljen na linearne načine 250 mm (9,84”)
Z'-os, hod omotača vretena (samo za potrebe strojne obrade) 80 mm (3,15”)
X-os, hod kolica, automatski nosač 11 mm (0,43”)
radijus pomaka 22 mm u promjeru (npr.: ako je set alata promjera 20 mm, maksimalni promjer obrade bez držača za ponovno postavljanje 42 mm)13,5 mm-100 mm
(0,53” - 3,94”)
KAPACITET STROJNE OBRADE
Kapacitet razvrtanja vodilice ventila 65 mm (2,56”)
Mogući profili neograničen
Materijal za strojnu obradu Bilo koji materijal, od aluminija do kaljenog čelika
Brzina rotacije vretena 300-2500 okretaja u minuti
Vretenasti motor 1,5 KS
Motori vretena, posmaka i kolica Servo motori
Hidraulička jedinica 200 bara (2900 psi)
PC 15'' industrijski tip sa zaslonom osjetljivim na dodir
Veze RS232 – Ethernet
Centronics USB
Operativni sustav Windows 10
Elektronički viseći ormar s izmjenjivim filtrom
Ugrađena niskonaponska multipoint rasvjeta (LED)
Elektronski dubinomjer LVDT
Numeričko upravljanje NEWEN®
Softver NEWEN®
DIMENZIJE GLAVE CILINDRA
Najveća visina (bez uklanjanja pilota) 315 mm (12,40”)
Maksimalna duljina neograničen
Maksimalna širina cca. 450 mm (17,72”)
DIMENZIJE STROJA
Maksimalna visina stroja 2205 mm (86,81”)
Maksimalna širina stroja 1923 mm (75,71”)
Maksimalna dubina stroja 1420 mm (55,94”)
Neto težina stroja 1200 kg
Bruto težina stroja 1430 kg
Napon 220 V jednofazni, 50-60 Hz
Tlak zraka Mini 6 barova, 90 psi
DIMENZIJE PAKIRANJA
Visina 2145 mm
Dubina 1264 mm
Duljina 1948 mm
