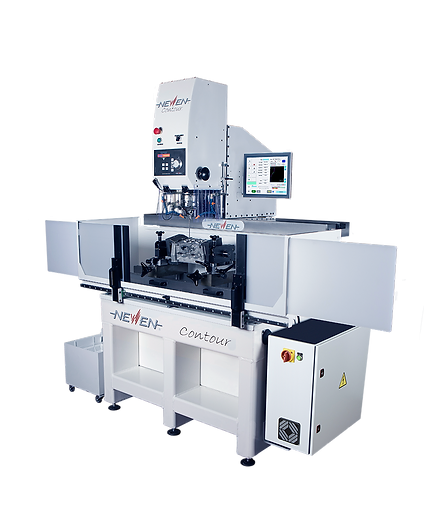

CONTOUR-CS™

バルブシートボーリングマシン CNC

さらなる快適さ!
ニューエン®コンツアー™:
2軸シングルポイントバルブシートフライス盤 CNC。

NEWEN FIXED-TURNING® 加工プロセス(特許取得済み)
- 最大X軸移動量1240mm(48.82インチ)
- 最大Y軸移動量70mm(2.75インチ)
- 最大Z軸移動量250mm(9.84インチ)

シリンダーヘッド寸法
- 最大高さ
(パイロットを削除せずに)
315mm(12.40インチ)
- 最大長無制限
- 最大幅約450mm(17.72インチ)
ハイライト

最高品質を実現するFIXED-TURNING®
  • 最新世代の衛星ローラー スクリューとサーボ モーターによって駆動される数値制御軸。補間によるツール移動の精度は 1000 分の 1 mm 単位で測定されます。
  • Z 軸 (250 mm / 9.84 インチ) はリニア ウェイに取り付けられており、任意のシリンダー ヘッド位置を許可しながら、スピンドルの体系的なバランスを保証します。作業能力が向上し、加工精度が向上します。NEWEN® 独自の製品です。
  • NEWEN FIXED-TURNING® 加工ヘッドは、特許取得済みの摩擦フリー、ピニオンフリー、メンテナンスフリーの運動学を特徴とし、長年にわたって最高レベルの精度で加工することができます。パイロットは、独自の特に効率的なクラッシュ スリーブ システムによって中心に配置され、保持されます。


FT02
FT01 Plan detravail


あらゆる部品と細部にまで精密に
  • スピンドルは機械ヘッドに組み込まれており、エアクッションによりX軸、Y軸上で移動します。プログラム可能なテンポラリゼーションによる自動センタリング。空気圧ジャッキによるスピンドルの自動再センタリング
  • 機械加工スピンドルは、特殊な高精度ベアリングに取り付けられ、永久的にグリースが塗布されています。機械加工された高精度のスパイラルベバルピニオンセットによる強力な伝達。
  • 機械の平行部分はリニアウェイに取り付けられ、永久的にグリースが塗布され、完全に保護されています。シンプルで高速かつ効率的な機械式ロックにより、あらゆるシリンダーヘッドを簡単に配置できます。
  • クイックプラグで相互接続された電子部品と電気部品。独立型の吊り下げ式耐衝撃キャビネットで電子機器を完全に保護。電子機器は NEWEN ® によって考案、製造されています。
  • 堅牢なハニカム設計の機械上部構造により、機械の安定性、耐久性、精度が向上します。
人間工学の改善
  • SGC200M、palletizable™、360° ダブルアングル手動ロールオーバークランプ固定具。バルブガイド角度に関係なく、ほとんどのシリンダーヘッドを素早く配置できます。また、シリンダーヘッドを任意のレベルに簡単に上げ、さまざまな作業のためにロールオーバーすることもできます。この特許取得済みのシステムは、迅速、汎用、非常に堅牢、ユーザーフレンドリーで、独立したジョーと球状コレットクランプシステムによりシリンダーヘッドにストレスを与えません。
  • 低電圧マルチポイント照明 (LED) が内蔵されており、冷光です。作業エリアが特に明るくなり、完成した作業の制御が向上し、その結果、オペレーターの疲労が軽減されます。
  • 最新世代の 15 インチ ファンレス産業用 PC、IP65、フラット タッチ スクリーン内蔵。マシンとオペレーター間のユーザー フレンドリーで直感的な対話。無制限のメモリ容量。
  • コントロールパネルにはプッシュボタンが装備され、交換可能なレキサンで保護され、多機能電子ホイールが付いています。精度。信頼性
  • 工業用樹脂でコーティングされた応力緩和溶接フレームは、あらゆる化学物質に耐性があります (溶接中の高周波安定化)。

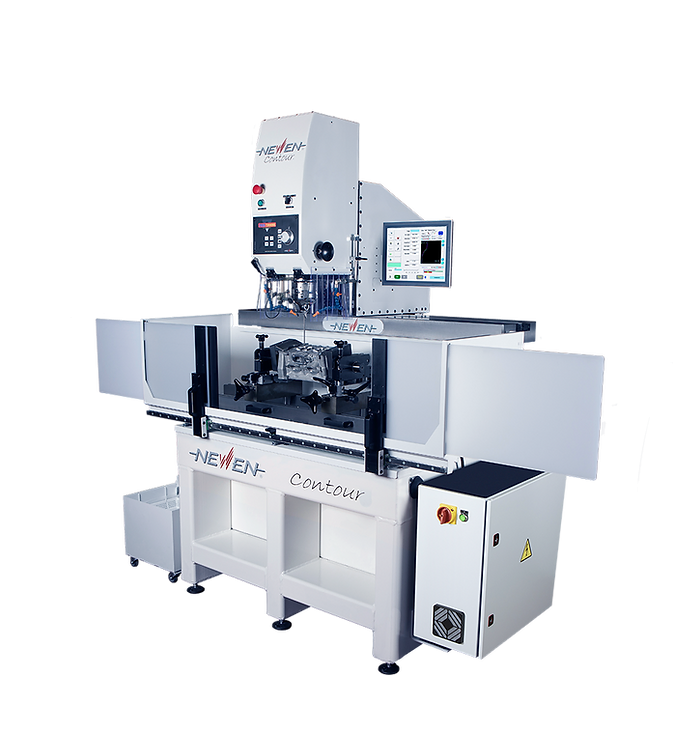

Contour CS

106Copie

Controles
技術的特徴
NEWEN® CONTOUR CS™: 2 軸シングルポイント CNC バルブ シートおよびガイド マシン。

NEWEN FIXED-TURNING® 加工プロセス(特許取得済み)

X 軸、マシン ヘッドの移動、縦方向のヘッドの移動 (ガイド間の距離 - X) 1240mm(48.82インチ)
Y軸、マシンヘッドの移動70mm(2.75インチ)
Y軸、機械の移動と平行、直線ウェイに取り付けられている200mm(7.87インチ)
Z軸、マシンヘッド移動(垂直移動)、リニアウェイに搭載250mm(9.84インチ)
Z'軸、スピンドルシース移動(加工目的のみ) 80mm(3.15インチ)
X軸、キャリッジ移動、自動キャリッジ11mm(0.43インチ)
移動半径 直径 22 mm (例: 直径 20 mm のツールセットの場合、ホルダーを再配置せずに加工できる最大径は 42 mm)13.5mm-100mm
(0.53” - 3.94”)
加工能力
バルブガイドリーミング能力65mm(2.56インチ)
可能性のあるプロファイル無制限
加工対象材料アルミニウムから焼き入れ鋼まであらゆる材質
スピンドル回転速度300~2500 回転
スピンドルモーター1.5馬力
スピンドル、フィード、キャリッジモーターサーボモーター
油圧ユニット200バール(2,900psi)
パソコンタッチスクリーン付き15インチ産業用タイプ
接続RS232 – イーサネット
セントロニクスUSB
オペレーティング·システムウィンドウズ 10
交換可能なフィルターを備えた電子吊り下げキャビネット
低電圧マルチポイント照明(LED)内蔵
電子深度計 LVDT
数値制御ニューエン®
ソフトウェアニューエン®
シリンダーヘッド寸法
最大高度(パイロットを外さない) 315mm(12.40インチ)
最大長無制限
最大幅約450mm(17.72インチ)
機械寸法
最大機械高さ2205 mm(86.81インチ)
最大機械幅1923 mm (75.71 インチ)
最大機械深度1420 mm(55.94インチ)
機械正味重量1200キロ
機械総重量1430キロ
電圧220V 単相、50-60 Hz
気圧ミニ 6 バー、90 Psi
梱包寸法
身長2145ミリメートル
深さ1264ミリメートル
長さ1948ミリメートル
