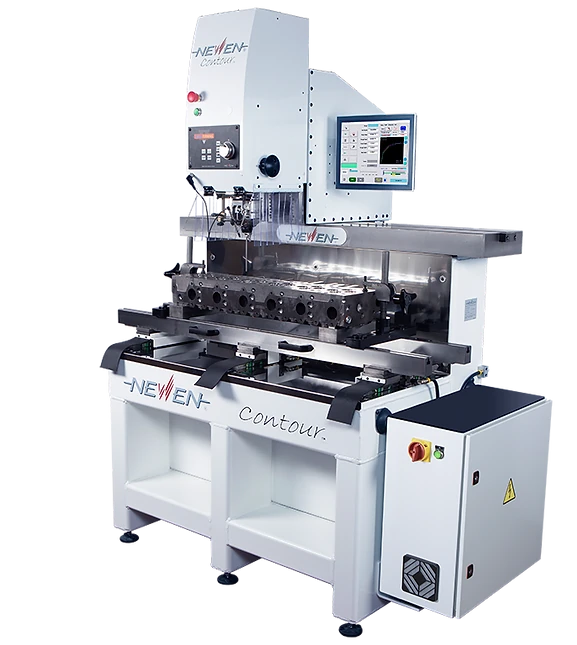

stroj za vrtanje sedežev ventilov CNC

Dodatno udobje!
NEWEN® CONTOUR™:

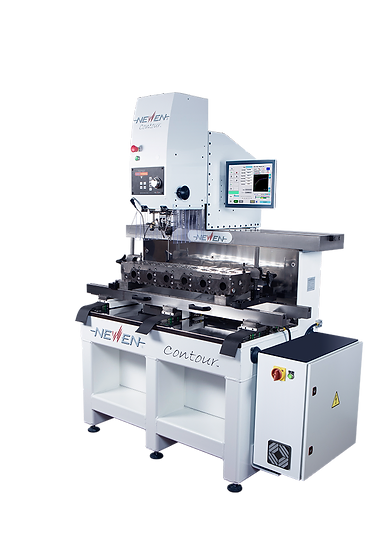

2-osni enotočkovni rezkalni stroj za sedež ventila CNC.

NOV PROCES OBDELOVALNOSTI FIXED-TURNING® (PATENTIRAN)
- Max X-Axis Trave 1240 mm (48,82”)
- Največji hod po osi Y 70 mm (2,75”)
- Največji hod Z-osi 250 mm (9,84”)

DIMENZIJE GLAVE CILINDRA
- Največja višina
(brez odstranitve pilota)		 315 mm (12,40”)
- Največja dolžina neomejeno
- Največja širina Pribl. 450 mm (17,72”)
POUDARKITehnične lastnosti
POUDARKI

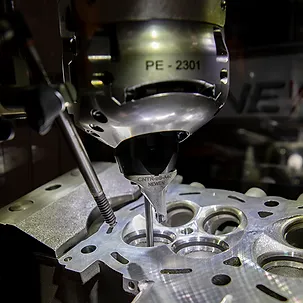

FIXED-TURNING® ZA NAJVIŠJO KAKOVOST
  • numerično krmiljene osi, ki jih poganjajo satelitski valjčni vijaki in servo motorji najnovejše generacije. Natančnost orodja, ki se premika z interpolacijo, se meri v tisočinkah mm.
  • Z-os (250 mm / 9,84''), nameščena na linearnih poteh, ki omogoča kateri koli položaj glave cilindra, hkrati pa zagotavlja sistematično uravnoteženje vretena. Povečana delovna zmogljivost in večja natančnost obdelave. Ekskluzivno za NEWEN®.

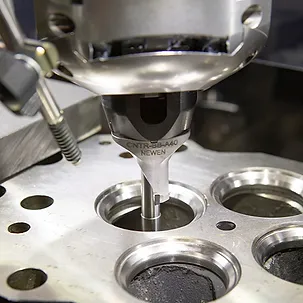

  • Obdelovalna glava NEWEN FIXED-TURNING® s patentirano kinematiko brez trenja, zobnikov in vzdrževanja, zmožna obdelave z najvišjo stopnjo natančnosti, leto za letom. Pilot je centriran in držan z izvirnim in posebej učinkovitim sistemom stiskalnih rokavov.


FT02
FT01 Plan detravail


NATANČNOST V VSAKI KOMPONENTI IN PODROBNOSTIH
  • Vreteno je vgrajeno v glavo stroja, ki se giblje po osi x,y zaradi zračne blazine. Samodejno centriranje s programabilno temporizacijo. Avtomatsko ponovno centriranje vretena s pnevmatskimi dvigalkami
  • Obdelovalno vreteno, nameščeno na posebnem visoko natančnem ležaju, doživljenjsko namazano. Zmogljiv prenos prek strojno obdelanega kompleta spiralno-stobčastih zobnikov.
  • Vzporednice stroja nameščene na linearne poti, doživljenjsko namazane, popolnoma zaščitene. Enostavna, hitra in učinkovita mehanska ključavnica za enostavno namestitev katere koli glave valja.
  • Elektronske in električne komponente, povezane s hitrimi vtiči. Elektronika je popolnoma zaščitena s samostojno visečo omarico, odporno na udarce. Elektronika, ki jo je zasnoval in proizvedel NEWEN ®.
  • Zgornji deli stroja s trdnim satjem zagotavljajo stabilnost, dolgo življenjsko dobo in natančnost stroja.
IZBOLJŠANA ERGONOMIJA
  • SGC200M, palletizable™, 360° dvojno kotno ročno prevračanje vpenjala. Omogoča hitro pozicioniranje večine glav cilindrov ne glede na kote vodila ventilov. Omogoča tudi preprosto dviganje glav cilindrov na poljubno želeno raven in njihovo obračanje za različna dela. Ta patentirani sistem je hiter, univerzalen, zelo tog, uporabniku prijazen in ne obremenjuje glave cilindrov zaradi svojih neodvisnih čeljusti in sferičnega vpenjalnega sistema.

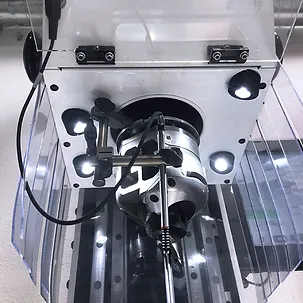

  • Vgrajena nizkonapetostna večtočkovna razsvetljava (LED) - hladna svetloba. Delovni prostor je še posebej dobro osvetljen, izboljšana je kontrola opravljenega dela in posledično zmanjšana utrujenost operaterja.
  • 15'' industrijski računalnik brez ventilatorja zadnje generacije, IP65, z vgrajenim ravnim zaslonom na dotik. Uporabniku prijazen in intuitiven dialog med strojem in operaterjem. Neomejena kapaciteta pomnilnika.

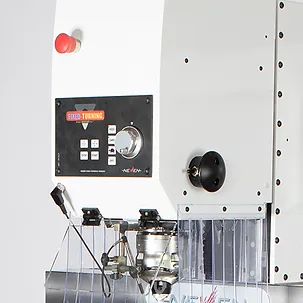

  • Nadzorna plošča opremljena s tipkami, zaščitenimi z zamenljivim lexanom in multifunkcijskim elektronskim kolescem. Natančnost. Zanesljivost
  • Varjen okvir z razbremenjenim obremenitvijo, prevlečen z industrijsko smolo, odporen proti vsem kemičnim sredstvom (visokofrekvenčna stabilizacija med varjenjem).
Contour

106Copies

Controles
TEHNIČNE ZNAČILNOSTI
NEWEN® CONTOUR™: 2-osni enotočkovni CNC sedež in vodilni stroj za ventil.

NOV PROCES OBDELOVALNOSTI FIXED-TURNING® (PATENTIRAN)

Os X, hod glave stroja, vzdolžni hod glave (razdalja od vodila do vodila - X) 1240 mm (48,82”)
Y-os, hod glave stroja 70 mm (2,75”)
Y'-os, vzporedno premikanje stroja, nameščeno na linearne poti 200 mm (7,87”)
Z-os, hod glave stroja (navpični hod), nameščen na linearne načine 250 mm (9,84”)
Z'-os, pomik plašča vretena (samo za namene obdelave) 80 mm (3,15”)
X-Axis, hod vozička, avtomatski voziček 11 mm (0,43”)
polmer premika 22 mm v premeru (npr.: če je komplet orodij s premerom 20 mm, maks. premer obdelave brez držala za ponovno odlaganje 42 mm)13.5mm-100 mm
(0,53” - 3,94”)
STROJNA ZMOGLJIVOST
Zmogljivost navijanja vodila ventila 65 mm (2,56”)
Možni profili neomejeno
Material za strojno obdelavo Vsak material, od aluminija do kaljenega jekla
Hitrost vrtenja vretena 300-2500 vrt./min
Vretenski motor 1,5 HP
Motorji vretena, podajalnika in vozička Servo motorji
Hidravlična enota 200 barov (2.900 psi)
PC 15'' industrijski tip z zaslonom na dotik
Povezave RS232 – Ethernet
Centronics USB
Operacijski sistem Windows 10
Elektronska viseča omarica z zamenljivim filtrom
Vgrajena nizkonapetostna večtočkovna razsvetljava (LED)
Elektronski globinomer LVDT
Numerično krmiljenje NEWEN®
Programska oprema NEWEN®
DIMENZIJE GLAVE CILINDRA
Največja višina (brez odstranitve pilota) 315 mm (12,40”)
Največja dolžina neomejeno
Največja širina Pribl. 450 mm (17,72”)
DIMENZIJE STROJA
Največja višina stroja 2205 mm (86,81”)
Največja širina stroja 1923 mm (75,71”)
Največja globina stroja 1420 mm (55,94”)
Neto teža stroja 1200 kg
Bruto teža stroja 1430 kg
Napetost 220 V enofazni, 50-60 Hz
Zračni tlak Mini 6 barov, 90 psi
DIMENZIJE PAKIRANJA
Višina 2145 mm
Globina 1264 mm
Dolžina 1948 mm
