CONTOUR-CS™

máy khoan van CNC

Sự thoải mái hơn!
NEWEN® CONTOUR™:
Máy phay chân van 2 trục đơn điểm CNC.

QUY TRÌNH GIA CÔNG NEWEN FIXED-TURNING® (ĐÃ ĐƯỢC CẤP BẰNG SÁNG CHẾ)
- Di chuyển trục X tối đa 1240mm (48,82”)
- Hành trình trục Y tối đa 70mm (2,75”)
- Hành trình trục Z tối đa 250mm (9,84”)

KÍCH THƯỚC ĐẦU XI LANH
- Chiều cao tối đa
(không xóa phi công)		 315mm (12,40”)
- Chiều dài tối đa không giới hạn
- Chiều rộng tối đa Xấp xỉ 450mm (17,72”)
ĐIỂM NỔI BẬTĐặc điểm kỹ thuật
ĐIỂM NỔI BẬT

FIXED-TURNING® CHO CHẤT LƯỢNG CAO NHẤT
  • trục điều khiển số được dẫn động bằng vít con lăn vệ tinh và động cơ servo thế hệ mới nhất. Độ chính xác của chuyển động của dụng cụ bằng phép nội suy được đo bằng phần nghìn mm.
  • Trục Z (250 mm / 9,84'') được lắp trên các đường thẳng cho phép bất kỳ vị trí đầu xi lanh nào trong khi đảm bảo cân bằng hệ thống của trục chính. Tăng khả năng làm việc và tăng độ chính xác gia công. Độc quyền của NEWEN®.
  • Đầu gia công NEWEN FIXED-TURNING® có đặc điểm động học không ma sát, không bánh răng và không cần bảo dưỡng được cấp bằng sáng chế, có khả năng gia công với độ chính xác cao nhất, năm này qua năm khác. Định tâm và được giữ bằng hệ thống ống ép nguyên bản và đặc biệt hiệu quả.


FT02
FT01 Plan detravail


ĐỘ CHÍNH XÁC TRONG TỪNG THÀNH PHẦN VÀ CHI TIẾT
  • Trục chính được tích hợp vào đầu máy di chuyển trên trục x,y nhờ đệm khí. Tự động định tâm với chức năng tạm thời có thể lập trình. Tự động định tâm lại trục chính bằng kích khí nén
  • Trục chính gia công được lắp trên ổ trục chính xác cao đặc biệt, được bôi mỡ suốt đời. Truyền động mạnh mẽ thông qua bộ bánh răng côn xoắn ốc có độ chính xác cao được gia công.
  • Máy song song được lắp trên các đường thẳng, được bôi mỡ suốt đời, được bảo vệ hoàn toàn. Khóa cơ học đơn giản, nhanh chóng và hiệu quả để đảm bảo định vị dễ dàng bất kỳ đầu xi lanh nào.
  • Linh kiện điện tử và điện được kết nối với nhau bằng phích cắm nhanh. Thiết bị điện tử được bảo vệ hoàn toàn bằng tủ chống sốc treo độc lập. Thiết bị điện tử được hình thành và sản xuất bởi NEWEN ®.
  • Thiết kế dạng tổ ong chắc chắn trên phần thân máy mang lại sự ổn định, độ bền và độ chính xác cho máy.
IMPROVED ERGONOMICS
  • SGC200M , palletizable™, 360° double-angle manual rollover clamping fixture. Allows quick positioning of most cylinder heads regardless of the valve guide angles. Also allows to simply raise cylinder heads to any desired level and to roll them over for various jobs. This patented system is quick, universal, very rigid, user friendly and does not put any stress on cylinder heads owing to its independent jaws and spherical collet clamping system.
  • Built-in low-voltage multipoint lightning (LEDs) - cold light. The work area is paricularly well lit, the control of the finished work is improved and, consequently, the operator’s fatigue is reduced.
  • 15’’ Fanless Industrial PC of the latest generation, IP65, with built-in flat touch-screen. A user-friendly and intuitive dialogue between the machine and the operator. Unlimited memory capacity.
  • Control panel fitted with push-buttons, protected by an interchangeable lexan, and a multifunctional electronic wheel. Precision. Reliability
  • Stress relieved welded frame coated with industrial resin, resistant to any chemical agent (High frequency stabilization during welding).
Contour CS

106Copie

Controles
ĐẶC ĐIỂM KỸ THUẬT

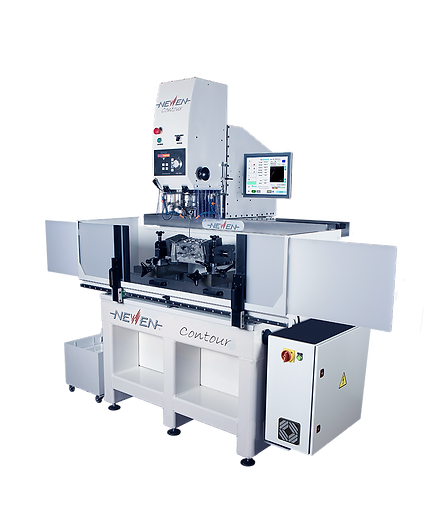

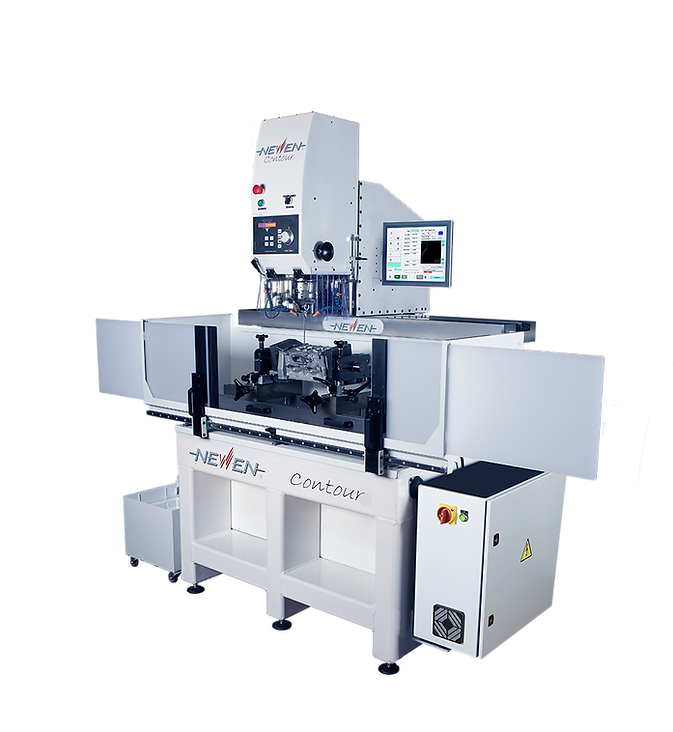

NEWEN® CONTOUR CS™ : 2-Axis Single Point CNC Valve Seat & Guide Machine.

NEWEN FIXED-TURNING® MACHINING PROCESS (PATENTED)

X-Axis, machine head travel, longitudinal head travel (distance from guide to guide - X)1240mm (48.82”)
Y-Axis, machine head travel70mm (2.75”)
Y’-Axis, machine parallels travel, mounted on linear ways200mm (7.87”)
Z-Axis, machine head travel (vertical travel), mounted on linear ways250mm (9.84”)
Z’-Axis, spindle sheath travel (for machining purposes only)80mm (3.15”)
X-Axis, carriage travel, automatic carriage 11mm (0.43”)
displacement radius 22 mm in diameter (ex : if tool set with a diameter of 20 mm, max machining dia without repositoning p holder 42mm) 13.5mm-100mm
(0.53” - 3.94”)
MACHINING CAPACITY
Valve guide reaming capacity65mm (2.56”)
Possible Profilesunlimited
Material to be machinedAny material, from aluminum to tempered steels
Spindle rotation speed300-2500 Rpm
Spindle motor1.5 HP
Spindle, Feed and Carriage motorsServo Motors
Hydraulic unit200 Bars (2,900psi)
PC 15‘‘ Industrial type with touch screen
ConnectionsRS232 – Ethernet
CentronicsUSB
Operating SystemWindows 10
Electronic suspended cabinet with interchangeable fi lter
Built-in low-voltage multipoint lighting (LEDs)
Electronic depth gauge LVDT
Numerical control NEWEN®
SoftwareNEWEN®
CYLINDER HEAD DIMENSIONS
Maximum height (w/o removing pilot)315mm (12.40”)
Maximum lengthunlimited
Maximum widthApprox. 450mm (17.72”)
MACHINE DIMENSIONS
Maximum machine height 2205 mm (86.81”)
Maximum machine width1923 mm (75.71”)
Maximum machine depth1420 mm (55.94”)
Machine net weight1200 Kg
Machine gross weight 1430 Kg
Voltage220V Single Phase,50-60 Hz
Air PressureMini 6 bars, 90 Psi
PACKING DIMENSIONS
Height2145 mm
Depth1264 mm
Length1948 mm
